Mit dem Marker lässt sich ein bewegliches Element erstellen, mit dem beispielsweise die Position bestimmter Komponenten angezeigt werden kann.

Allgemein

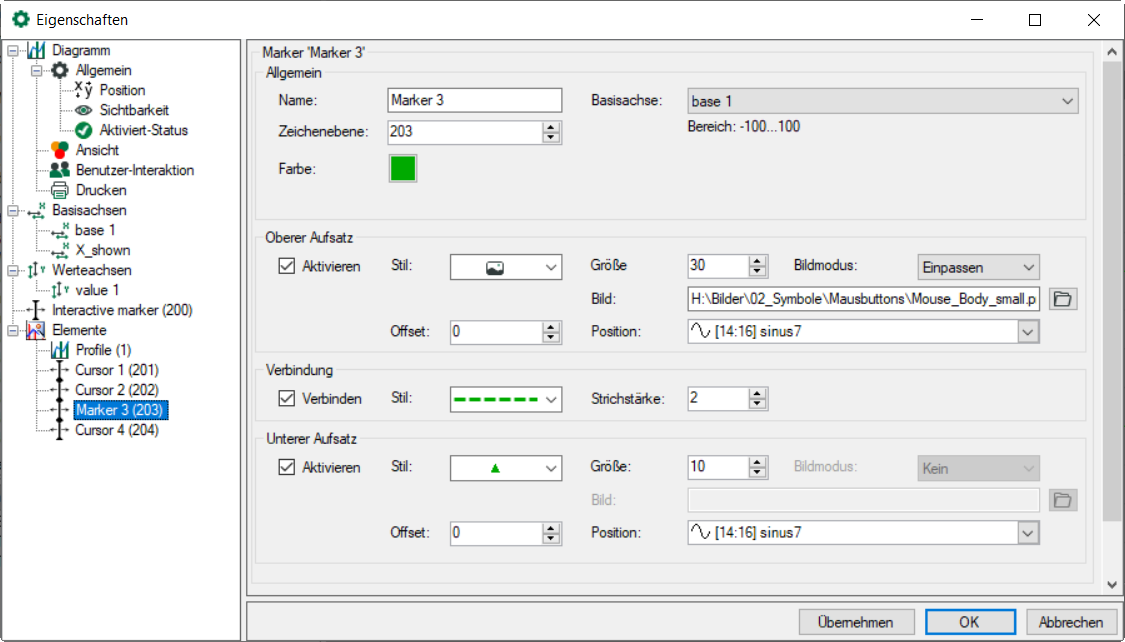

Die Farbe des Markers, die Zeichenebene und die zugehörige Basisachse werden unter Allgemein festgelegt.

Oberer Aufsatz / Verbindung

Ein Marker besteht aus einem oberen und unteren Aufsatz (Symbol) und einer Verbindungslinie. Für jedes der Elemente kann ein Stil ausgewählt werden, sowie die Größe in Pixel definiert werden. Neben den Darstellungsstilen Dreieck und Quadrat für den oberen und unteren Aufsatz kann auch ein Bild ausgewählt werden. Unter Bildmodus können Sie die Darstellung des Bildes auswählen:

• Kein: das Bild wird in Originalgröße angezeigt

• Einpassen: das Bild wird im Originalgrößenverhältnis an die eingestellte Größe eingepasst

• Strecken: das Bild wird in Höhe und Breite an die eingestellte Größe angepasst

Die Positionen beider Aufsätze können unabhängig voneinander mit einem festen Wert oder dynamisch mit einem Signal konfiguriert werden.

Beispiele:

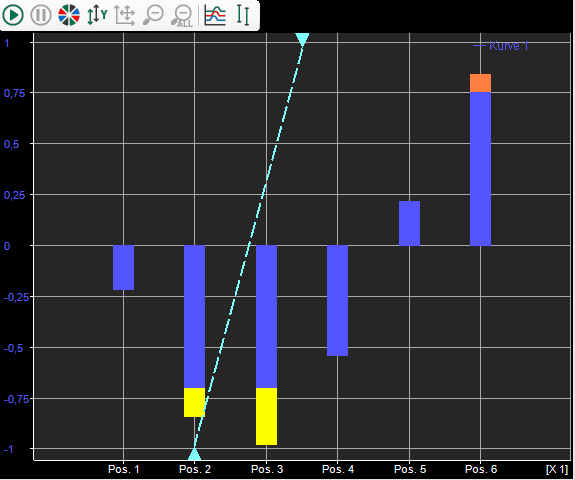

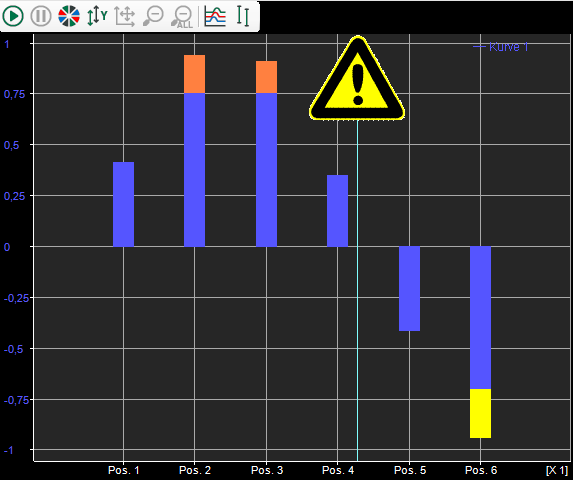

Eigenschaften des Markers: Oberer Aufsatz: Dreieck, Größe 15, feste Position 0 Verbindung: gestrichelt, Strichstärke 2 Unterer Aufsatz: Dreieck, feste Position -60	Eigenschaften des Markers: Oberer Aufsatz: Bild, Position mit Signal verknüpft Verbindung: durchgehend, Strichstärke 1 Unterer Aufsatz: deaktiviert
