Interaktive Marker können per Mausklick entlang der zugewiesenen Basisachse bewegt werden. Dabei wird der interaktive Marker immer an den definierten Teilstrichen der Basisachse positioniert: jeweils an dem Teilstrich, der der Mausposition am nächsten ist.

Das Aussehen des interaktiven Markers kann wie bei den benutzerdefinierten Markern eingestellt werden, siehe auch Kapitel Marker.

Sichtbarkeit

Mit der Auswahl dieser Option wird interaktive Marker angezeigt. Die Sichtbarkeit kann auch mit dem Button in der Symbolleiste gesteuert werden.

Allgemein

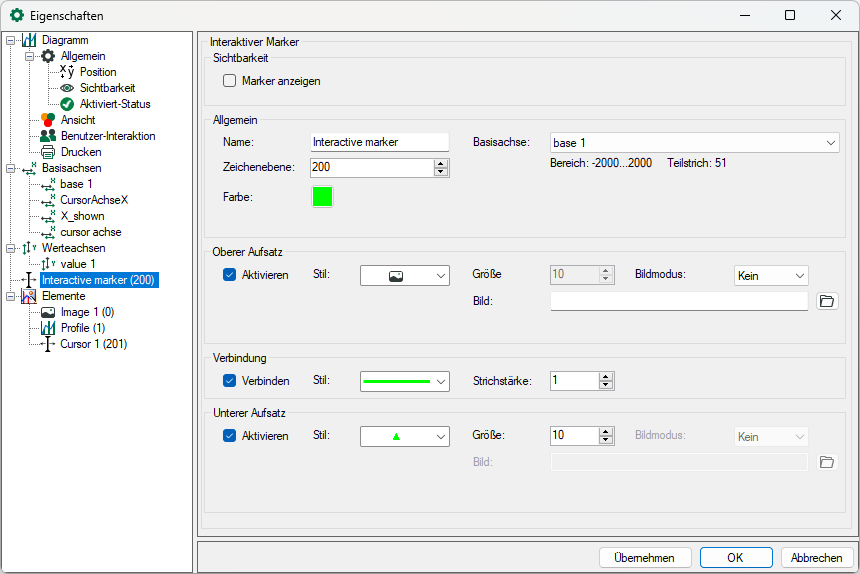

Name und Farbe des interaktiven Markers, die Zeichenebene und die zugehörige Basisachse werden unter Allgemein festgelegt.

Oberer Aufsatz / Verbindung

Der interaktive Marker besteht aus einem oberen und unteren Aufsatz (Symbol) und einer Verbindungslinie. Für jedes der Elemente kann ein Stil ausgewählt werden, sowie die Größe und Sichtbarkeit definiert werden. Neben den Darstellungsstilen Dreieck und Quadrat für den oberen und unteren Aufsatz kann auch ein Bild ausgewählt werden. Für die Darstellung des Bildes können Sie einen Bildmodus auswählen:

• Kein: das Bild wird in Originalgröße angezeigt

• Strecken: das Bild wird in Höhe und Breite an die eingestellte Größe angepasst

• Zoom: das Bild wird im Originalgrößenverhältnis an die eingestellte Größe eingepasst

Die Positionen beider Aufsätze können unabhängig voneinander mit einem festen Wert oder dynamisch mit einem Signal konfiguriert werden.

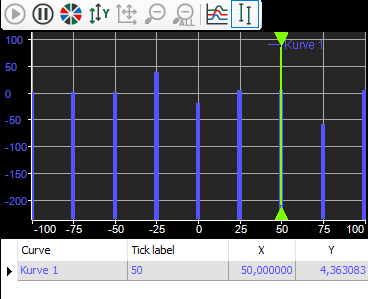

Wenn der interaktive Marker sichtbar ist (grüne Linie im Bild oben), wird unter dem Diagramm eine Tabelle angezeigt, die die X- und Y-Werte aller Kurven anzeigt, die an der markierten Position definiert sind. Der interaktive Marker kann per Mausklick bewegt werden: Er springt dann an den Teilstrich, der der Mausposition am nächsten ist.
