In einem Diagramm können mehrere Basisachsen konfiguriert werden. Dies dient dazu, jedem Element im Diagramm eine eigene Achse zuweisen zu können. So kann beispielsweise ein Marker eine andere Achse haben als die Balkenwerte.

Verschiedenes

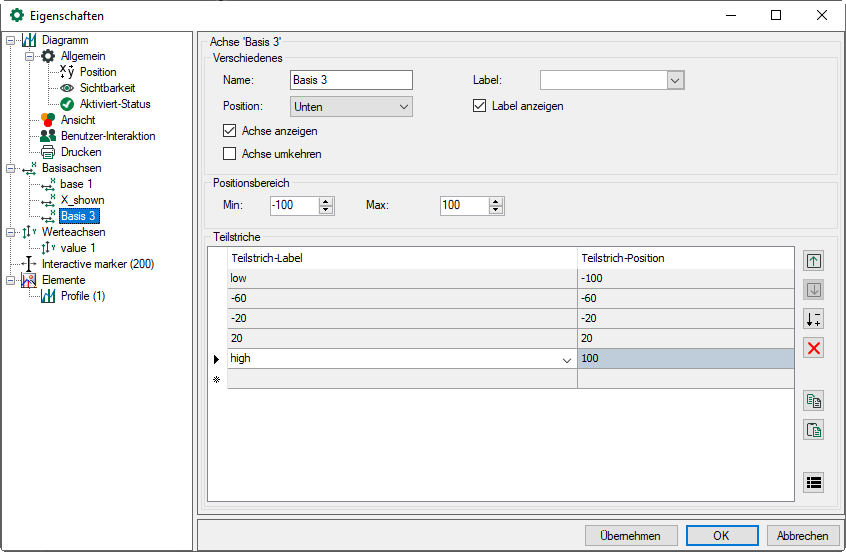

Im Bereich Verschiedenes nehmen Sie allgemeine Einstellungen vor, wie Name zur eindeutigen Identifizierung oder Position und Sichtbarkeit der Achse. Label dient zur Beschriftung in eckigen Klammern am Ende der Achse, z. B.  [m/s].

Positionsbereich

Hier legen Sie Minimal- und Maximalwert der Achse fest, der mögliche Bereich reicht von -1000000 bis 1000000.

Teilstriche

Mit einem Teilstrich wird eine Position auf der Basisachse definiert, der eine Signalkurve zugeordnet werden kann. Der Wert des Signals wird an dieser Position als Balken, Kurve, Linie oder Punkt angezeigt. Jedem Teilstrich kann ein eigenes Signal zugeordnet werden. Die Zuordnung der Signale erfolgt im jeweiligen Kurven-Element, welches diese Basisachse verwendet.

In der unteren Liste werden die Teilstriche in der Anzeige definiert. In der Spalte Position geben Sie die gewünschte Position eines Teilstrichs innerhalb des vorgegebenen Bereichs an, in der Spalte Label die Bezeichnung, die dazu angezeigt werden soll. Ist eine Zeile ausgefüllt, erscheint automatisch eine neue Zeile.

Die Buttons rechts erleichtern die Bearbeitung der Liste:

	Verschiebt die markierten Zeilen nach oben oder unten
	Sortiert die Liste in aufsteigender Reihenfolge
	Löscht die markierten Zeilen
	Kopiert den Inhalt der Liste in die Zwischenablage und kann z. B. in MS Excel eingefügt werden
	Fügt eine Tab-getrennte Liste in die gerade markierte Zeile der Liste ein
	Öffnet den Teilstriche-Generator

Mit gedrückter <Strg>-Taste können mehrere Zeilen einzeln markiert werden. Mit gedrückter <Shift>-Taste können Bereiche markiert werden.

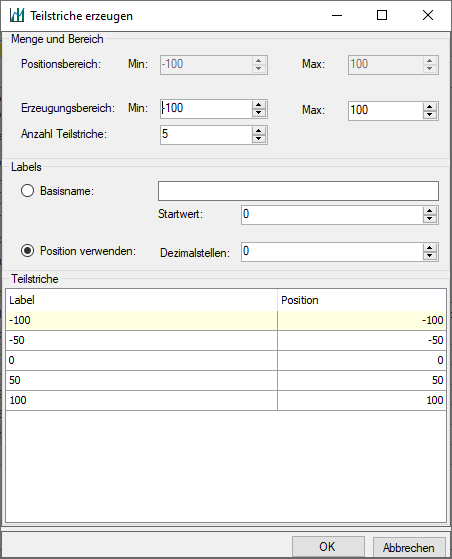

Mit Hilfe des Teilstriche-Generators lässt sich schnell eine Liste mit Teilstrichen im gleichen Abstand erzeugen.

Im Bereich Menge und Bereich geben Sie die Anzahl der gewünschten Teilstriche ein. Der Positionsbereich dient der Anzeige des maximal möglichen Bereichs aus dem vorhergehenden Dialog. Die Grenzen des Erzeugungsbereichs Min. und Max. entsprechen dem Bereich, den der Benutzer anpassen will bzw. ändern oder hinzufügen.

Im Bereich Labels können Sie eine Bezeichnung der Teilstriche vorgeben. Standardmäßig wird die Position als Bezeichnung verwendet. Mit der Option Basisname können Sie einen Namen vorgeben, der in aufsteigender Reihenfolge nummeriert wird. Die Anfangsnummer definieren Sie bei Startwert. Im Beispiel oben ist der Basisname „pos", beginnend mit dem Wert „0". Es ist auch möglich, individuelle Bezeichnungen einzugeben. Außerdem können Sie festlegen, wie viele Dezimalstellen angezeigt werden (maximal 8).

Ein Klick auf <Erzeugen> erzeugt die Liste im Generator, die Sie bei Bedarf weiterbearbeiten können. Mit der Option Zur aktuellen Liste hinzufügen werden neu erzeugte Werte zur aktuellen Liste hinzugefügt. Andernfalls wird die bestehende Liste überschrieben. Mit <OK> übernehmen Sie die erzeugte Liste.
