Diagramm

Funktion

Das Anzeigeobjekt Diagramm bietet die größtmögliche Flexibilität der Visualisierung. Im Prinzip ist es ein erweitertes Balkendiagramm. Die Balken lassen sich als Kurve, Balken, Linie oder Punkte darstellen. Farben und Transparenz sind frei wählbar, mit dynamischen Farbbereichen kann das Überschreiten von Grenzwerten angezeigt werden. Die Integration von Textelementen und Bildern ermöglichen zusätzliche Visualisierungseffekte. Auch Marker sind frei definierbar in Farbe, Größe und Symbol. Darüber hinaus ermöglicht eine XY-Darstellung eine Anzeige ähnlich wie bei einem Oszilloskop.

Konfiguration

Neben den allgemeinen Eigenschaften wird ein Diagramm in den 3 Hauptzweigen Basisachsen, Werteachsen und Elemente konfiguriert.

In einem Diagramm können mehrere Basis- oder Werteachsen konfiguriert werden. Die Eigenschaften der Achsen können individuell definiert werden, wie z. B. der Wertebereich, Teilstriche oder Bezeichnungen.

Mit sogenannten Elementen wird das Aussehen eines Diagramms konfiguriert. Folgende Elemente stehen zur Verfügung:

• Kurve

• XY-Paar

• Bild

• Region

• Marker

• Text

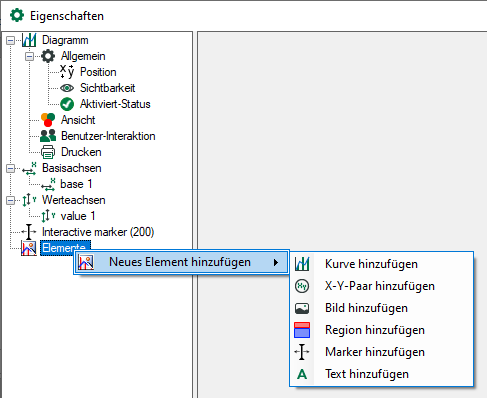

Grundsätzlich werden die einzelnen Elemente über das Kontextmenü hinzugefügt oder entfernt.

Ein Klick mit der rechten Maustaste auf einen Zweig öffnet ein entsprechendes Kontextmenü, mit dem sich Basisachsen, Werteachsen oder neue Elemente hinzufügen lassen.

Mit einem rechten Mausklick direkt auf eine Achse oder ein Element können die Achsen oder Elemente wieder entfernt werden. Jedoch können nur unbenutzte Achsen entfernt werden. Benutzte Achsen bieten nicht die Option Achse entfernen an.

Mithilfe des Kontextmenüs legen Sie die benötigten Achsen und Elemente an, die Sie verwenden möchten. Die Beschreibung der Konfiguration der einzelnen Elemente finden Sie ab Kapitel Elemente.
