Der Trigger-Mechanismus für das Erstellen von Szenarios verlangt vom Anwender die Definition von Regeln. Jede Regel hat ihren eigenen Trigger, eine Anordnung und eine Kamerakonfiguration. Wenn ein bestimmter Regel-Trigger auslöst, dann wird die zugehörige Anordnung geladen und die entsprechende Kamerakonfiguration übernommen.

Eine Regel erstellen

  1. Um eine Regel zu erstellen, klicken Sie zuerst auf den Zweig Regeln im Baum des Eigenschaftendialogs.

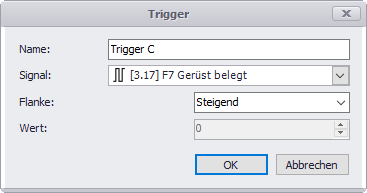

  2. Klicken Sie auf den < >-Button, unten links im Dialog. Der Dialog für das Bearbeiten des Triggers (Regel-Trigger) wird geöffnet:

  3. Geben Sie dem Trigger einen verständlichen und anwendungsbezogenen Namen. Bleibt das Feld leer, wird automatisch ein Name generiert.

  4. Wählen Sie dann ein Signal aus der Auswahlliste aus, das den eigentlichen Auslöser für diesen Regel-Trigger darstellt. Die Triggerflanke kann steigend, fallend oder beides sein. Wenn das Triggersignal analog ist, dann müssen Sie noch einen Wert für das Triggerniveau angeben.

  5. Verlassen Sie den Dialog mit <OK>, um den Trigger der Triggerliste hinzuzufügen.

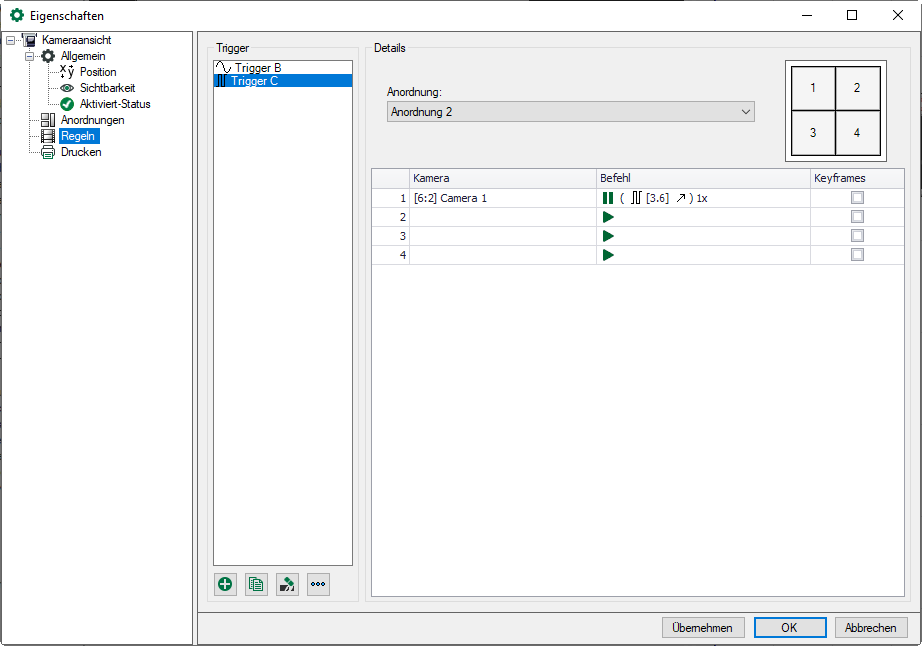

  6. Lassen Sie den Trigger ausgewählt und wählen Sie nun das zu aktivierende Layout in der Layout-Auswahlliste aus, die alle definierten Layouts enthält. Auf der rechten Seite wird das Symbol des gewählten Layouts angezeigt, und die Kameraliste wird an die Anzahl der Kameras im Layout angepasst. Für jedes Kamerafenster müssen ein Kamerasignal und ein Kamerabefehl konfiguriert werden:

  7. In der Spalte Kamera, wählen Sie die Kamera aus, die an dieser Position verwendet werden soll.

  8. In der Spalte Befehl, klicken Sie auf den Button <…>, um den Befehleditor zu öffnen. Der Dialog Kamerasteuerung ist nachfolgend beschrieben.

  9. Aktivieren Sie die Option Key Frames, um den Videostream auf die Schlüsselbilder zu beschränken und damit die Netzwerklast zu reduzieren.

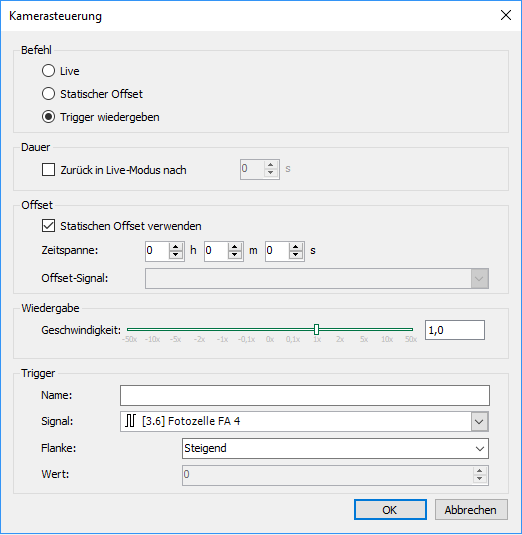

Dialog Kamerasteuerung



Es gibt 3 Arten von Kamerabefehlen:

Live

    • Versetzt die Kamera in den Live-Modus

Statischer Offset

    • Versetzt die Kamera in den Wiedergabemodus mit einer eingestellten Wiedergabegeschwindigkeit und springt in die Vergangenheit um die eingestellte Zeitspanne vor dem Triggerereignis. Die Wiedergabegeschwindigkeit stellen Sie mit dem Schieberegler ein, die Zeitspanne definieren Sie im entsprechenden Feld.

    • Ist die Option Zurück in Live-Modus nach s aktiviert, wechselt die Kamera nach der hier eingestellten Zeit vom Wiedergabemodus in den Live-Modus.

Trigger wiedergeben

    • Versetzt die Kamera in den Wiedergabemodus mit einer eingestellten Wiedergabegeschwindigkeit und springt in die Vergangenheit. Sie können einstellen, ob der Sprung in die Vergangenheit um eine feste Zeitspanne erfolgt (Statischen Offset verwenden) oder gesteuert durch ein Offset-Signal.

    • Definieren Sie den Wiedergabe-Trigger ähnlich dem Regel-Trigger im Feld Trigger.

    • Wechsel zum Live-Modus wie beim statischen Offset.
