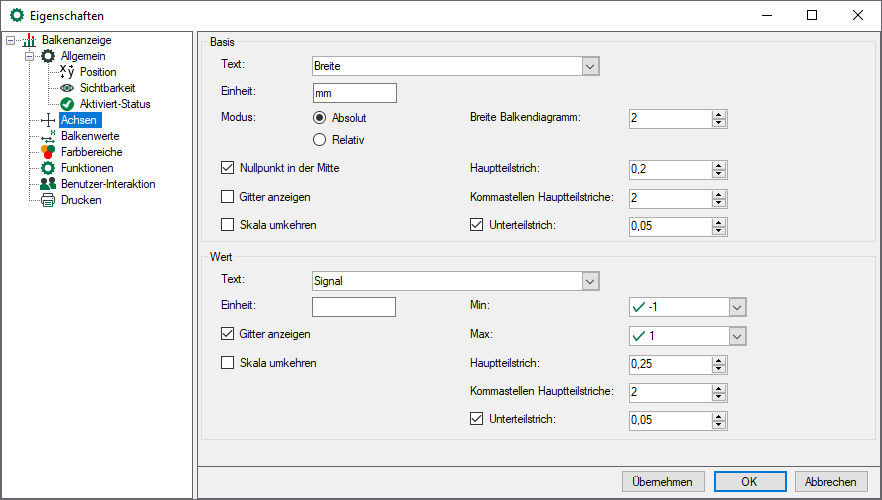

Die Abszisse und die Wertachse können sowohl horizontal als auch vertikal angeordnet werden, je nach Ausrichtung der Anzeige. Ein Name und eine Einheit können beiden zugeordnet werden. Für beide Achsen sollten auch die Haupt- und Unterteilstriche eingestellt werden.

Das Umkehren einer horizontalen Achse bedeutet, dass der kleinste Wert auf der rechten und der größte Wert auf der linken Seite positioniert werden. Das Umkehren einer vertikalen Achse bedeutet, dass der kleinste Wert oben und der größte Wert unten angezeigt werden.

Für die Basisachse stehen 2 Modi zur Verfügung:

• Absolut Dieser Modus wurde speziell für technologische Querprofilanzeigen in der Stahlindustrie entwickelt, wie Planheitsprofile, Bandzugprofile oder Temperaturprofile. Im entsprechenden Eingabefeld können Sie die Walzbreite (= Breite Balkendiagramm) sowie Werte für die Haupt- und Unterteilstriche auf der Achse, in der von Ihnen festgelegten Einheit (mm, cm, usw.) einstellen. Die Anzahl der im Dialog Balkenanzeige angegebenen Balken wird über die Grundachse verteilt. Die Breite der Balken selbst kann im Dialog Balkenwerte in der Baumstruktur der Eigenschaften eingestellt werden.

• Relativ Dieser Modus sollte verwendet werden, wenn kein metrisches Verhältnis an der Basisachse erforderlich ist, z. B.  für eine Füllstandanzeige. Die Anzahl der im Dialog Balkenanzeige angegebenen Balken wird immer über die gesamte Grundachse verteilt. In diesem Modus können Sie nur die Achsentitel und die Hauptteilstriche festlegen.

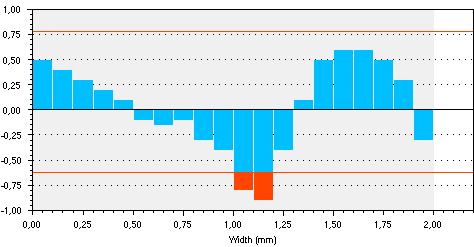

Für die Basisachse (Abszisse) muss die Balkenbreite angegeben werden. Mit Aktivierung der Option Nullpunkt in der Mitte werden die Balken symmetrisch zu einem mittigen Nullpunkt platziert, sowohl auf der negativen als auch auf der positiven Seite. Wenn diese Option nicht aktiviert wird, dann werden die Balken nur im positiven Bereich angeordnet, wie in dem folgenden Bild zu sehen ist.
