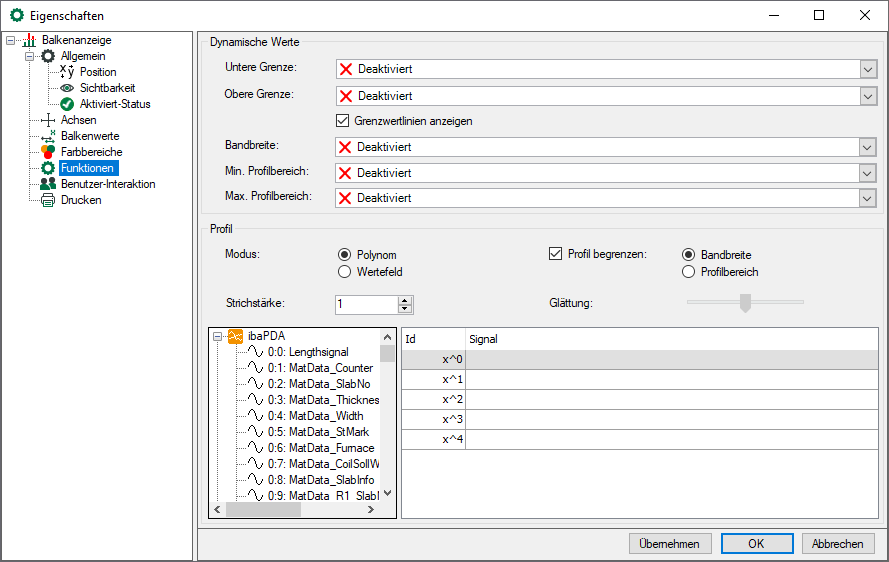

Für die Balkenanzeige können Sie hier weitere Funktionen aktivieren: Grenzwerte, Bandbreite und Profilkoeffizienten.

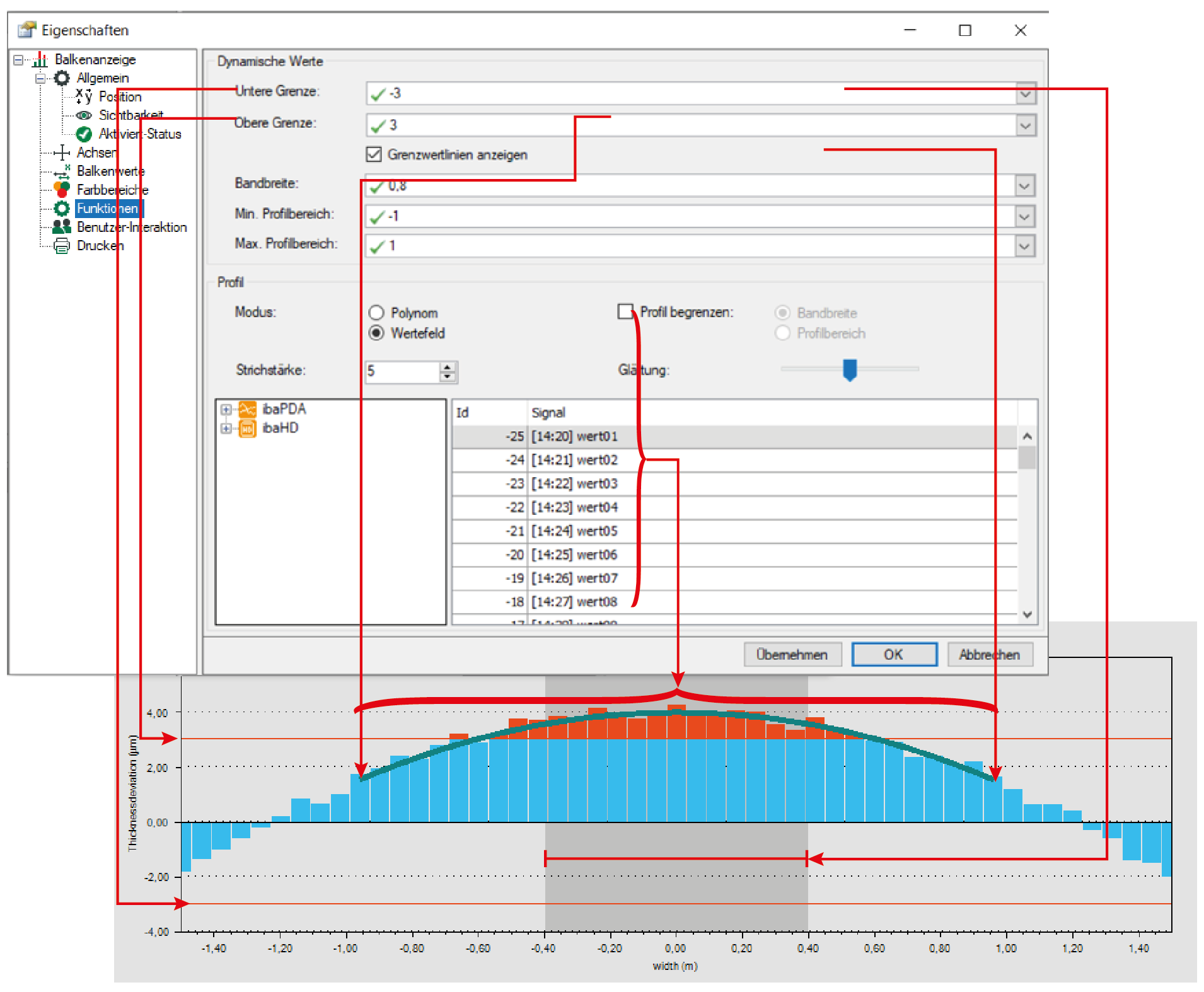

Für die Profildarstellung können einzelne Polynomkoeffizienten oder ein Wertefeld (2D-Vektorsignal) verwendet werden. Die Signalzuweisung dafür erfolgt einfach, indem man das gewünschte Signal mit der Maus aus dem daneben liegenden Signalbaum in die entsprechende Tabellenzeile zieht. Wenn einem Objekt kein Signal zugewiesen wurde, dann wird es auch nicht angezeigt. Mit Ausnahme der Balken, welche immer angezeigt werden.

Die Signalwerte, die der Profilkurve zugewiesen werden können, werden als Koeffizienten in einem Polynom vierter Ordnung verwendet. Wird kein Signal zugewiesen, ist der entsprechende Koeffizient Null.

Wenn das Kästchen Grenzwertlinien anzeigen nicht angekreuzt ist, dann werden keine horizontalen Grenzwertlinien angezeigt. Trotzdem sind die Grenzen aktiv und die Balken werden bei Grenzwertüberschreitung anders eingefärbt, sofern ein entsprechendes Signal den Grenzwerten zugeordnet ist. Bei Beschränkung der Profilkurve auf das Band ist das Profil nur im Bereich der Bandbreite sichtbar. Mit dem Wert Strichstärke (in Punkten) wird die Strichstärke der Profilkurve eingestellt.

Eine andere Möglichkeit, Signale einem Profil zuzuweisen, ist das Ziehen eines gültigen Signals (Analog- oder Vektorsignal) oder einer Signalgruppe vom Signalbaum in ibaPDA auf das Anzeigeobjekt, so wie im folgenden Beispiel beschrieben. Dazu muss zuvor der Entwurfsmodus verlassen werden.

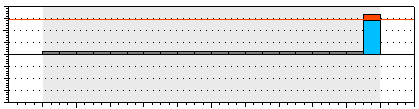

  1. Balkenanzeige als Profilanzeige – nur der oberen Grenze und dem letzten Balken wurden Signale zugewiesen.

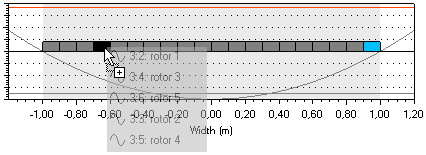

  2. Beim Ziehen der Maus über die Anzeige, ändert sich die Balkengröße und das Profil, und die Grenzen werden sichtbar. Das Objekt unter dem Mauszeiger wird hervorgehoben. In diesem Beispiel werden fünf Analogsignale, die zuvor im Signalbaum markiert wurden, auf die Anzeige gezogen.

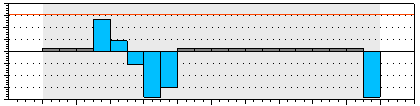

  3. Nachdem die Signale "fallen" gelassen wurden, werden alle fünf Analogsignale nach und nach hinzugefügt. Wenn ein oder mehrere Vektorsignale auf die Anzeige gezogen werden, dann werden alle Balken hervorgehoben, und es wird das erste Vektorsignal den Balken zugewiesen.

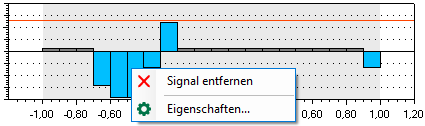

  4. Ein Signal kann entfernt werden, indem ein rechter Mausklick auf das gewünschte Element gemacht wird. Auch in der Signaltabelle in den Eigenschaften ist dies möglich.

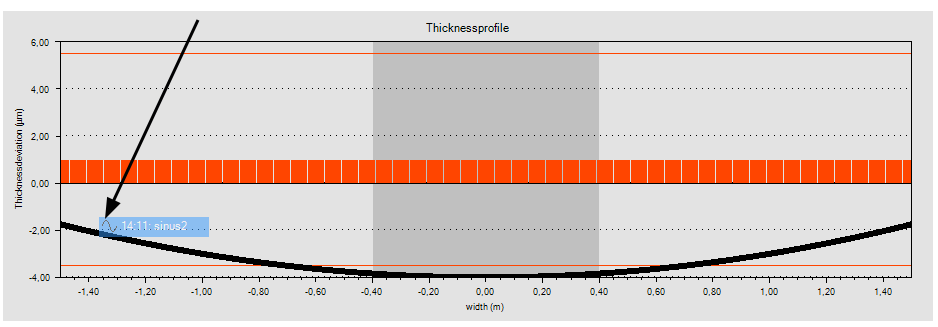

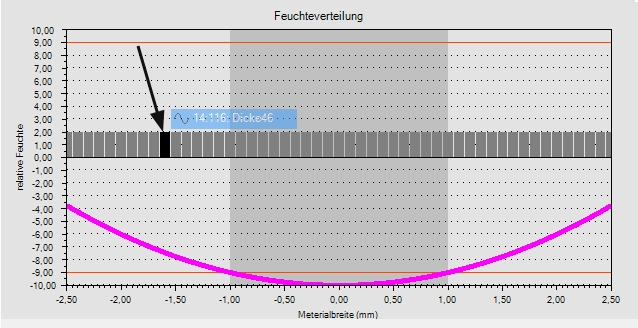

  5. Neben den einzelnen Balken können auch den Grenzlinien und dem Profil jeweils ein Signal aus dem Signalbaum per Drag & Drop zugewiesen werden.
