Mit der Einstellung der Farbbereiche können Sie jedem Balken beliebige Farbumschläge abhängig von seinem Wert zuweisen.

Jeder Bereich hat einen Minimal- und Maximalwert, eine normale Farbe und eine Grenzbereichsfarbe, die außerhalb der Grenzen angezeigt wird.

Jedem Balken muss ein Signal zugeordnet werden. Der Signalwert wird genutzt, um die Farben des Balkens entsprechend der Bereichseinstellungen zu bestimmen. Die Id-Spalte bezieht sich auf die vorhandenen Balken. Prinzipiell können dieselben Signale, die für die Balkenwerte verwendet wurden, erneut für die Farbbereiche verwendet werden. Ziehen Sie das jeweilige Signal in die gewünschte Zeile der Signaltabelle oder markieren Sie die Zeile des gewünschten Balkens und doppelklicken auf das passende Signal im Baum.

Die individuelle Zuordnung der Signale ermöglicht es Ihnen festzulegen, für welchen Balken der Farbbereich gilt und für welchen nicht.

Sie können jedoch auch andere Signale als die Balkenwerte für die Farbsteuerung bestimmen. So kann z. B. , anstatt dem Balkenwert selbst, ein Status oder eine Störmeldung die Balkenfarbe definieren.

Stellen Sie sicher, dass die Werte "Bereich Min" und "Bereich Max" mit dem Signal übereinstimmen, das in der Abbildungstabelle für den Farbbereich festgelegt ist.

Bleibt eine Zeile leer, wird der entsprechende Balken die Standardfarben verwenden.

Befindet sich der Wert eines Signals, das für die Farbbereichsteuerung bestimmt wurde, außerhalb des Bereichs, dann wird der Balken mit den Standardfarben dargestellt.

Wenn Sie Grenzbereiche und die entsprechenden Grenzbereichsfarben verwenden wollen, stellen Sie sicher, dass der Farbbereich den gesamten Bereich der Signalwerte abdeckt, einschließlich der Werte innerhalb und außerhalb des Grenzbereichs.

Beispiel:

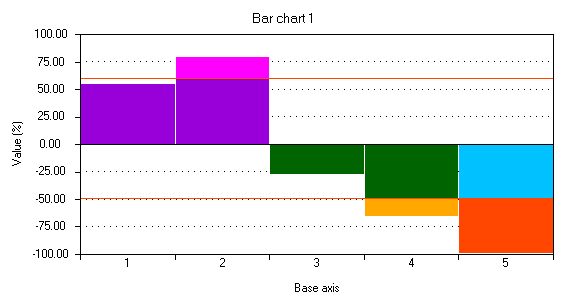

Das Diagramm oben zeigt das Resultat der folgenden Einstellungen und Werte.

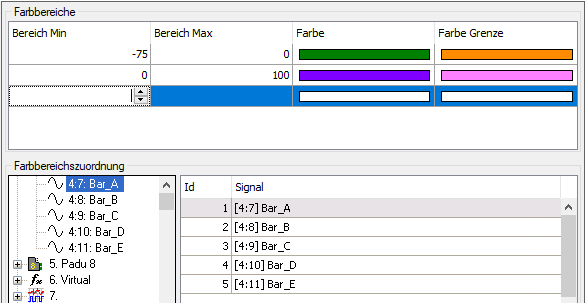

Farbbereiche:

	Werte	Abgebildet auf Farbbereich	Kommentar
Untergrenze	-50		Untere rote, horizontale Linie
Obergrenze	60		Obere rote, horizontale Linie
Balken Nr. 1	55	Ja	Im Farbbereich 0 – 100, innerhalb Grenzbereich
Balken Nr. 2	80	Ja	Im Farbbereich 0 – 100, Obergrenze verletzt
Balken Nr. 3	-27	Ja	Im Farbbereich 0 – -75, innerhalb Grenzbereich
Balken Nr. 4	-65	Ja	Im Farbbereich 0 – -75, Untergrenze verletzt
Balken Nr. 5	-99	Ja	Außerhalb des Farbbereichs, Standardfarben
