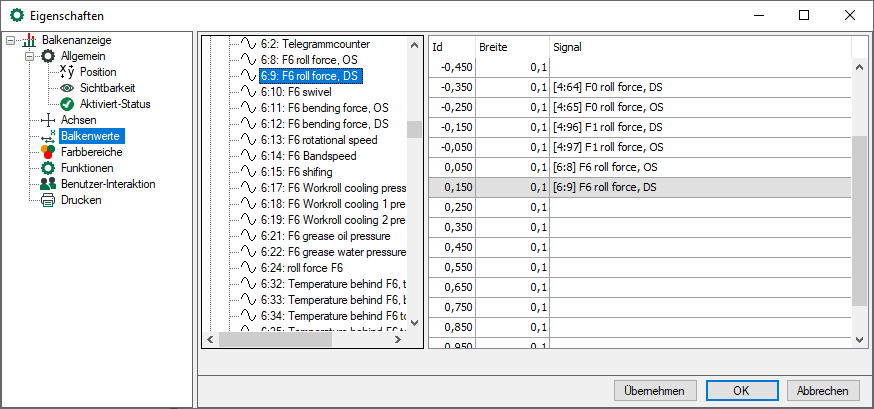

Die Zuweisung der Signale zu den einzelnen Elementen in der Balkenanzeige kann im Dialog Balkenwerte der Anzeigeeigenschaften vorgenommen werden.

Id

Entspricht der Position auf der Basisachse

Breite

Breite des Balkens

Signal

Balkenwert (Signal, das den Balkenwert steuert). Sie können die Signale aus dem Signalbaum per Drag & Drop in die Signalspalte ziehen. Dabei ist auch eine Mehrfachauswahl möglich.

Gitternetzlinie

Zeichnet auch vertikale Gitternetzlinien zu den Balken (Diese Spalte ist nur im Relativ-Modus der Achsen zu sehen.)

Basisachsen-Bezeichner an Gitterlinie binden

Ist diese Option aktiv, wird der Basisachsenwert an der Gitternetzlinie angezeigt. Wenn keine Gitternetzlinie angewählt ist, wird auch kein Basisachsenwert angezeigt. (Diese Spalte ist nur im Relativ-Modus der Achsen zu sehen.)
