Beschreibung

Ein Messort mit Offset wird für Messsignale verwendet, die in einem Abstand x (Offset) in Materialflussrichtung nach einem Standardmessort erfasst werden. Daher muss zuerst ein Standardmessort definiert werden, bevor ein Messort mit Offset konfiguriert werden kann.

Der Offset ist der Abstand, angegeben in der Basis-Längeneinheit (m, cm, ft usw.), den das Material zwischen dem Standardmessort und dem Messort mit Offset entsprechend der Anlagengeometrie zurücklegen muss. Dieser Wert kann aus Maschinenbauzeichnungen oder durch Vermessung ermittelt werden.

Ein Messort mit Offset benötigt keine Trackingsignale wie Tracking-ID oder Einlauf-/Auslauflänge. Messorte mit Offset bieten somit den Vorteil, dass die Anzahl der Standardmessorte und damit der Materialverfolgungssignale Tracking-ID und Ein-/Auslauflänge minimiert werden kann. Denn soweit, wie nach einem Standardmessort die Anlagengeometrie unveränderlich und die Geschwindigkeit gleich ist, können nachgelagerte Messsignale bzw. Sensoren einem oder mehreren Messorten mit Offset zugeordnet werden.

Mehrere Messorte mit Offset können sich auf denselben Standardmessort beziehen. In der Datenaufzeichnungskonfiguration (Baum) werden sie unter dem Knoten des Standarmessorts angeordnet, sortiert nach der Größe des Offsets.

Diese Messorte unterstützen keine Bandverlängerung. Die Tracking-ID und Längensignale werden ibaQDR-intern durch Längenverzögerung der Tracking-Signale des Referenz-Standardmessortes gebildet. Falls der Referenz-Standardmessort deaktiviert wird, so werden die zugehörigen Offset-Messorte ebenfalls deaktiviert.

Messorte mit Offset sind nur in kontinuierlichen Bandanlagen möglich, d. h. nicht in Warmwalzwerken, Schubbeizen, diskontinuierlichen Tandemstraßen oder Inspektionslinien.

Typische Anwendungen

  • Beschichtungslinien

  • Glüh- und Beizlinien

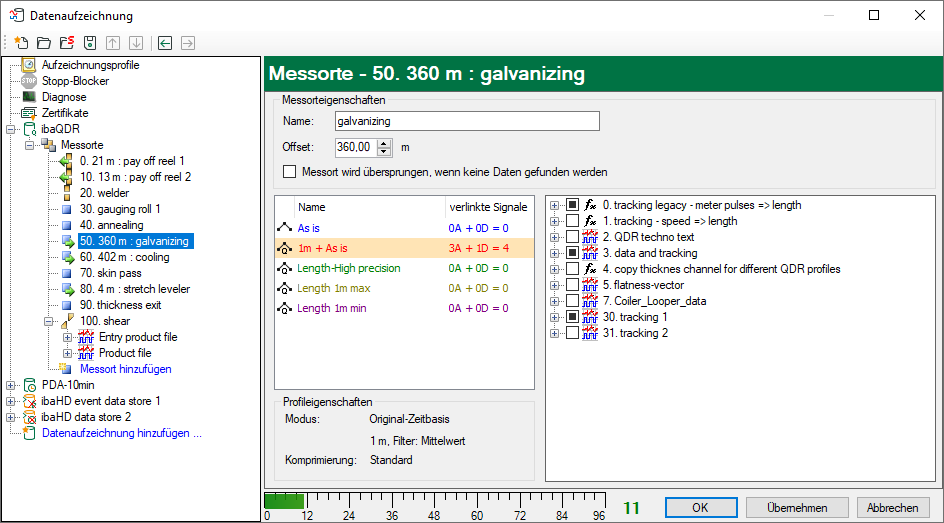

Messorteigenschaften

Name wie bei einem Standardmessort

Offset

Tragen Sie hier den Abstand zum Standardmessort in der Basis-Längeneinheit ein.

Maximal zulässiger Wert: 5000

Beachten Sie, dass als Dezimaltrennzeichen ein Punkt eingegeben werden muss!

Messort wird übersprungen, wenn keine Daten gefunden werden

Aktivieren Sie diese Option, wenn für einen Messort vorübergehend keine Messdaten entstehen, die Anlage und das ibaQDR-System aber weiterlaufen sollen. Dies kann z. B. der Fall sein, wenn ein Aggregat betrieblich oder aus Wartungsgründen vorübergehend aus der Anlage entfernt wird.

Mit dieser Option lässt sich die Konfiguration eines Freigabe-Signals vielen Fällen ersetzen.
