Die von ibaQDR erzeugten DAT-Dateien enthalten einige Informationen in Form von Info-Feldern.

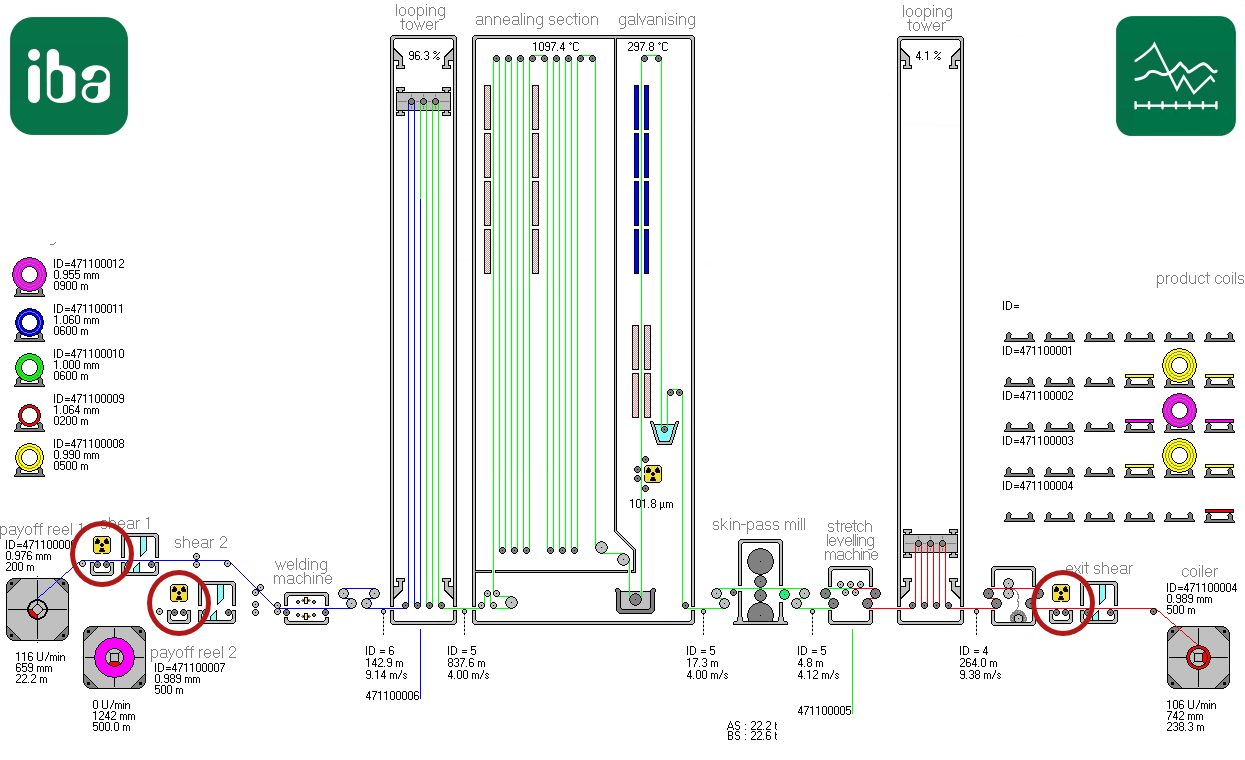

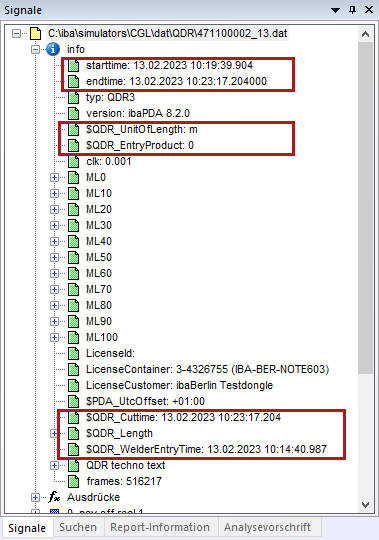

In ibaAnalyzer finden Sie die Info-Felder im Signalbaum der geöffneten DAT-Datei unter dem Knoten Info.

Tab. Info-Felder in der ibaQDR-Produktdatei

Info-Feld

Beschreibung

$QDR_NotSynchronized

ibaQDR war nicht vollständig synchronisiert. Das bedeutet, dass Daten fehlen können, insbesondere an den ersten Messorten.

$QDR_DataMissing

Mehr als 5 % der Daten fehlen. Dies kann passieren, wenn ibaQDR noch nicht vollständig synchronisiert ist oder wenn das Tracking fehlerhaft ist.

starttime

Der Zeitpunkt, an dem der Anfang des Fertigprodukts (Fertigbund) den letzten Messort (Schere) passiert hat.

endtime

Der Zeitpunkt, an dem das Ende des Fertigprodukts (Fertigbund) den letzten Messort (Schere) passiert hat. In der Regel ist das der Schnittzeitpunkt.

$QDR_UnitOfLength

Längeneinheit für die Darstellung und Beschriftung

$QDR_EntryProduct

0, wenn Messdatei eine Fertigproduktdatei ist

1, wenn Messdatei eine Einsatzproduktdatei ist

$QDR_Cuttime

Der Zeitpunkt, an dem das Ende des Fertigprodukts (Fertigbund) den letzten Messort (Schere) passiert hat. In der Regel entspricht das der 'endtime'

$QDR_Length

... Raw

... Rounded

... LBase

Ermittelte Länge des Produkts

Original-Längenmesswert (Messgerät, Steuerung)

Auf die LBase auf-/abgerundeter Längenwert

Längenbasis

$QDR_VirtualCut

Diese Datei wurde durch einen virtuellen Schnitt erzeugt. Der Wert des Info-Feldes gibt den Grund für den virtuellen Schnitt an.

$QDR_WelderEntryTime

Start des Produktionsbeginns ab Messort, wo das Tracking startet.

$QDR_MismatchBetweenExitAndEntryLengthAtMlx

Die Differenz zwischen der Auslauflänge an Messort x und der Einlauflänge an Messort x+1 beträgt mehr als 0,5 %.

Beispiel

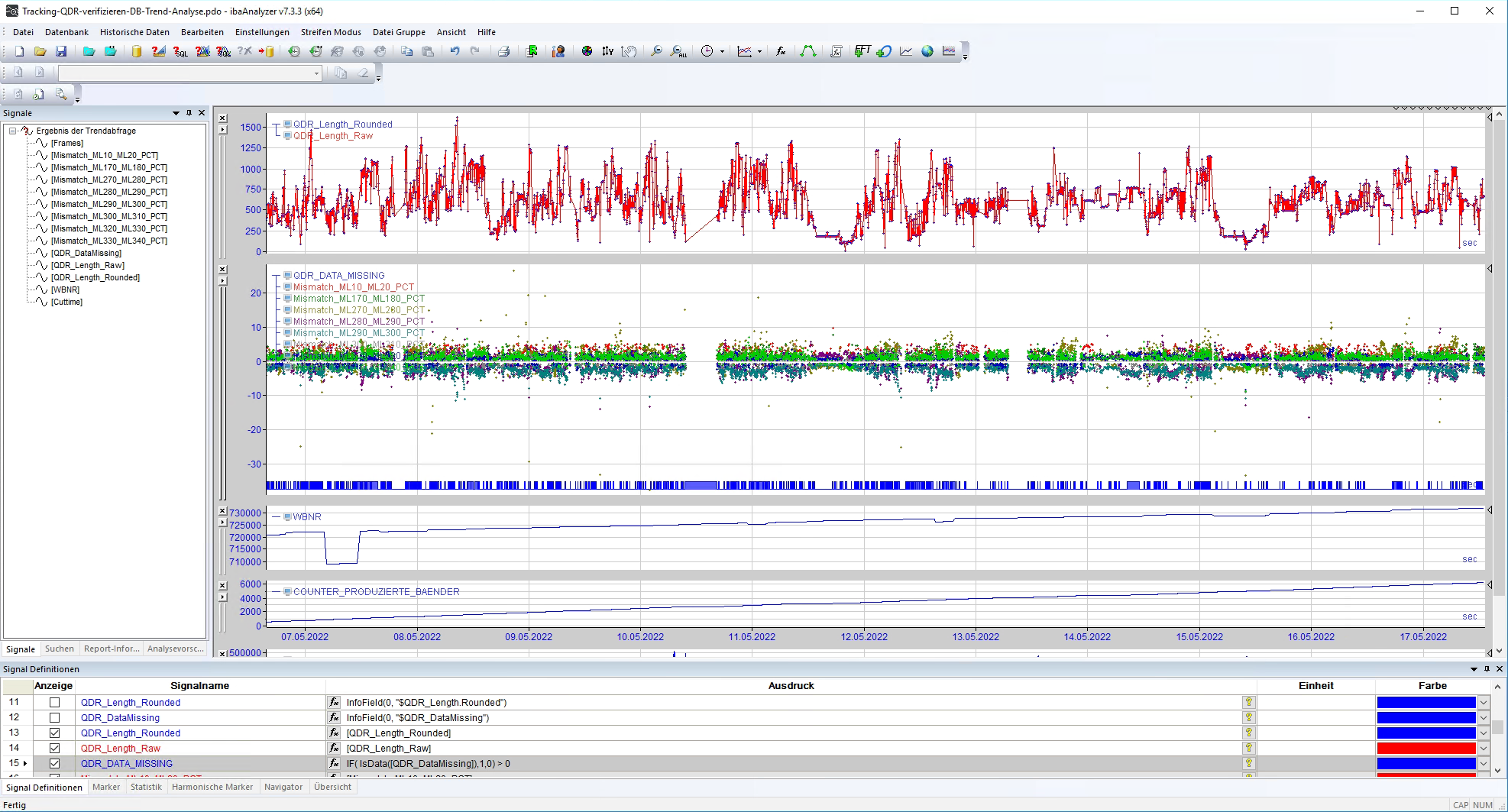

Das folgende Beispiel zeigt den Trend der Warnungs-Info-Felder aus den ibaQDR-DAT-Dateien. Dazu wurde eine Analysevorschrift in ibaAnalyzer entwickelt und die Werte wurden per ibaDatCoordinator-DB Extract jeweils in eine SQL-Datenbank extrahiert. Mit solchen Analysen lässt sich die "Tracking-Performance“ gut überwachen.

Hier exemplarisch Ausschnitte einer ibaQDR-DAT-Datei

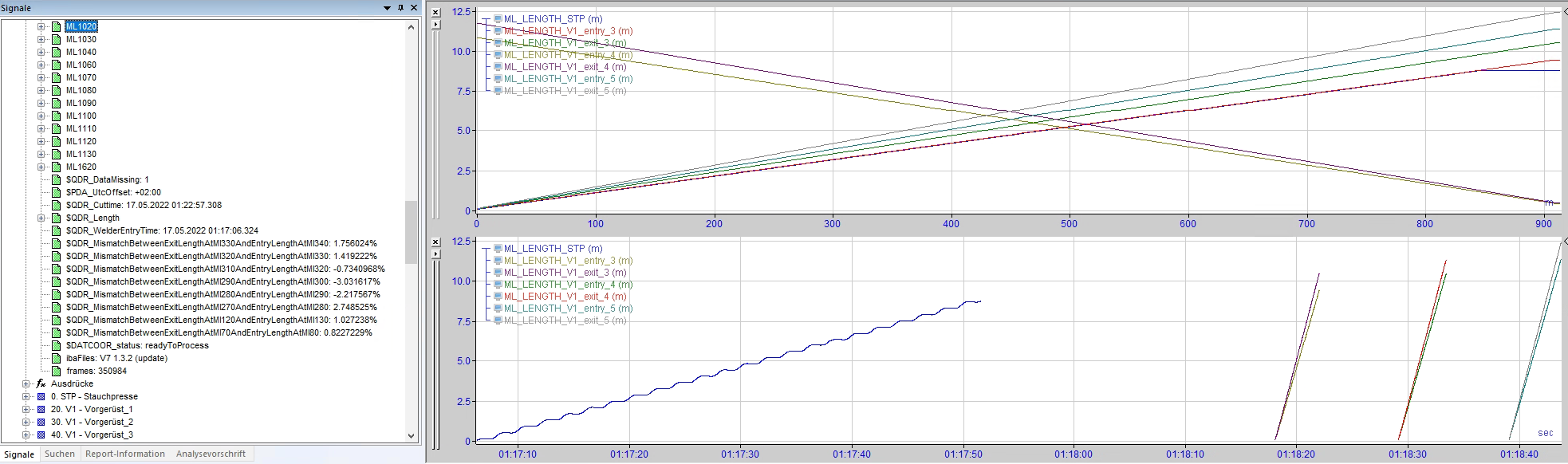

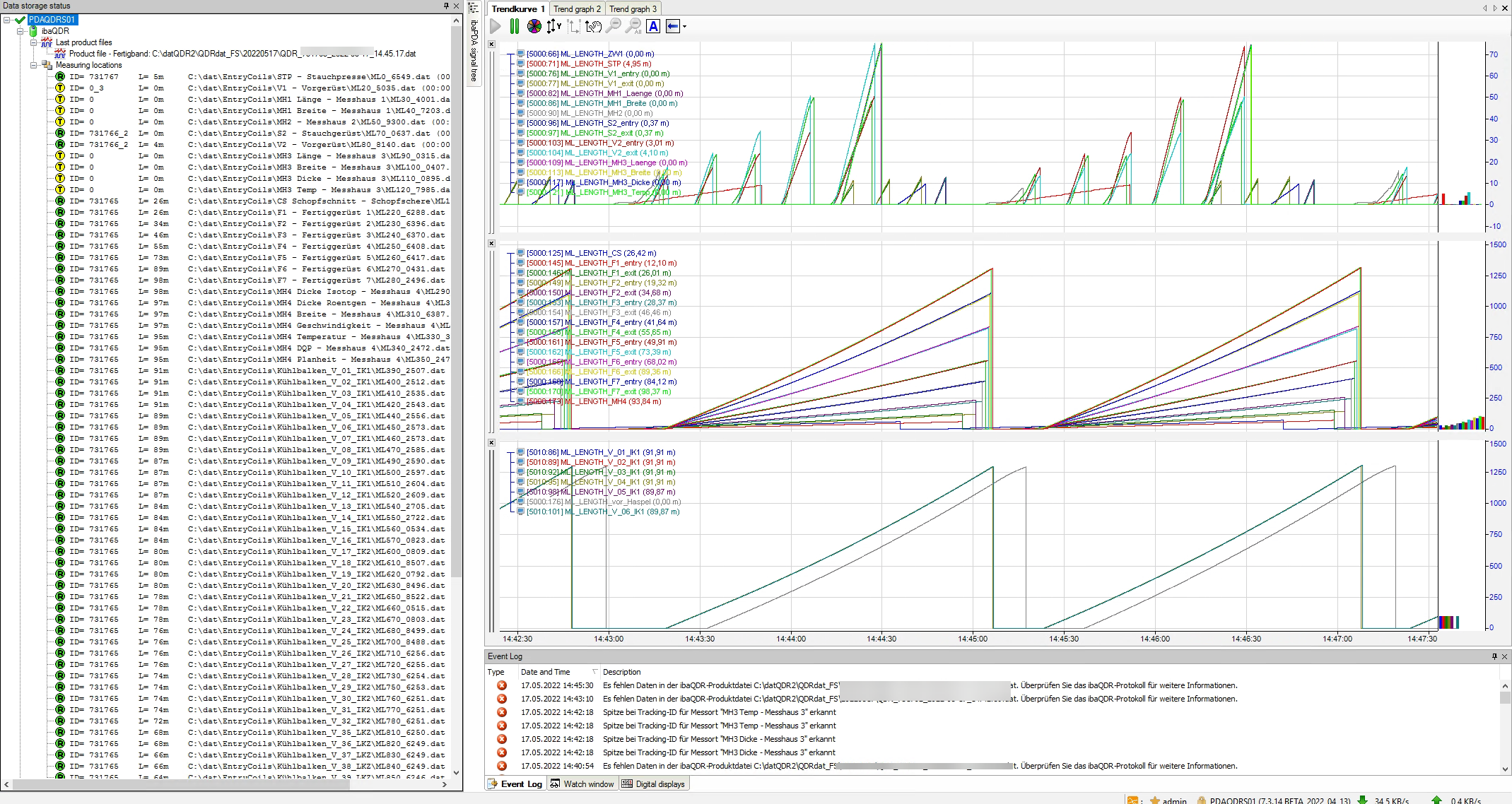

Im Ereignisprotokollfenster von ibaPDA sind Warnungen zu finden, die weiter zu analysieren sind.

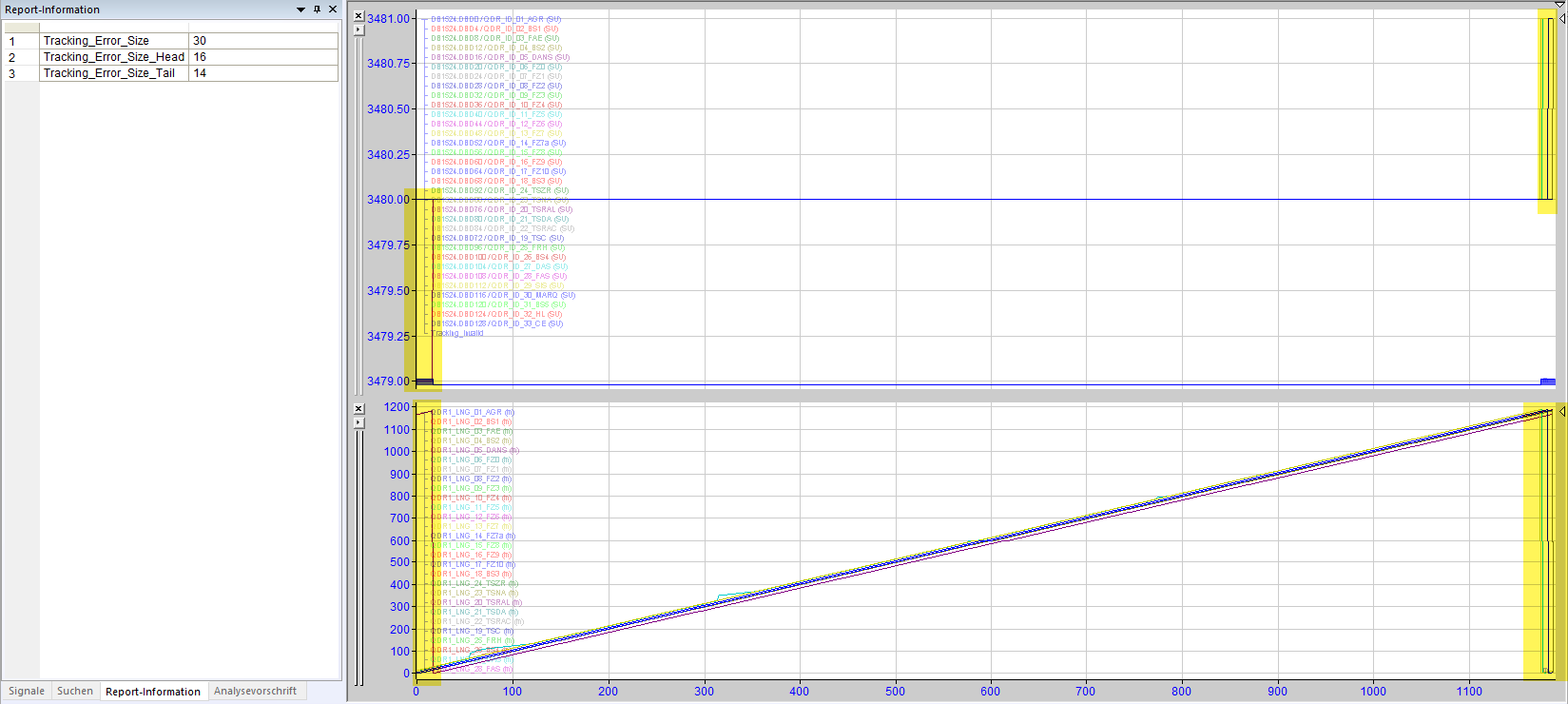

Ein Blick auf die Trackingsignale in der ibaQDR-DAT-Datei ist oftmals sehr aufschlussreich. Im folgenden Beispiel ist zu sehen, dass die Tracking-IDs und Längensignale unplausible „Sprünge“ zeigen. Die Länge dieser Bereiche „Tracking_Error_Size“ wurde markiert und ermittelt und kann z. B. über einen DB-Trend zusammen mit weiteren KPIs überwacht werden.

Es ist u. U. auch sinnvoll den Verlauf von "Nutzsignalen“ logisch zu prüfen. Im folgenden Beispiel einer Beschichtungslinie werden dazu die Dickenmessungen aus dem Einlaufbereich mit der Dickenmessung im Auslaufbereich verglichen.

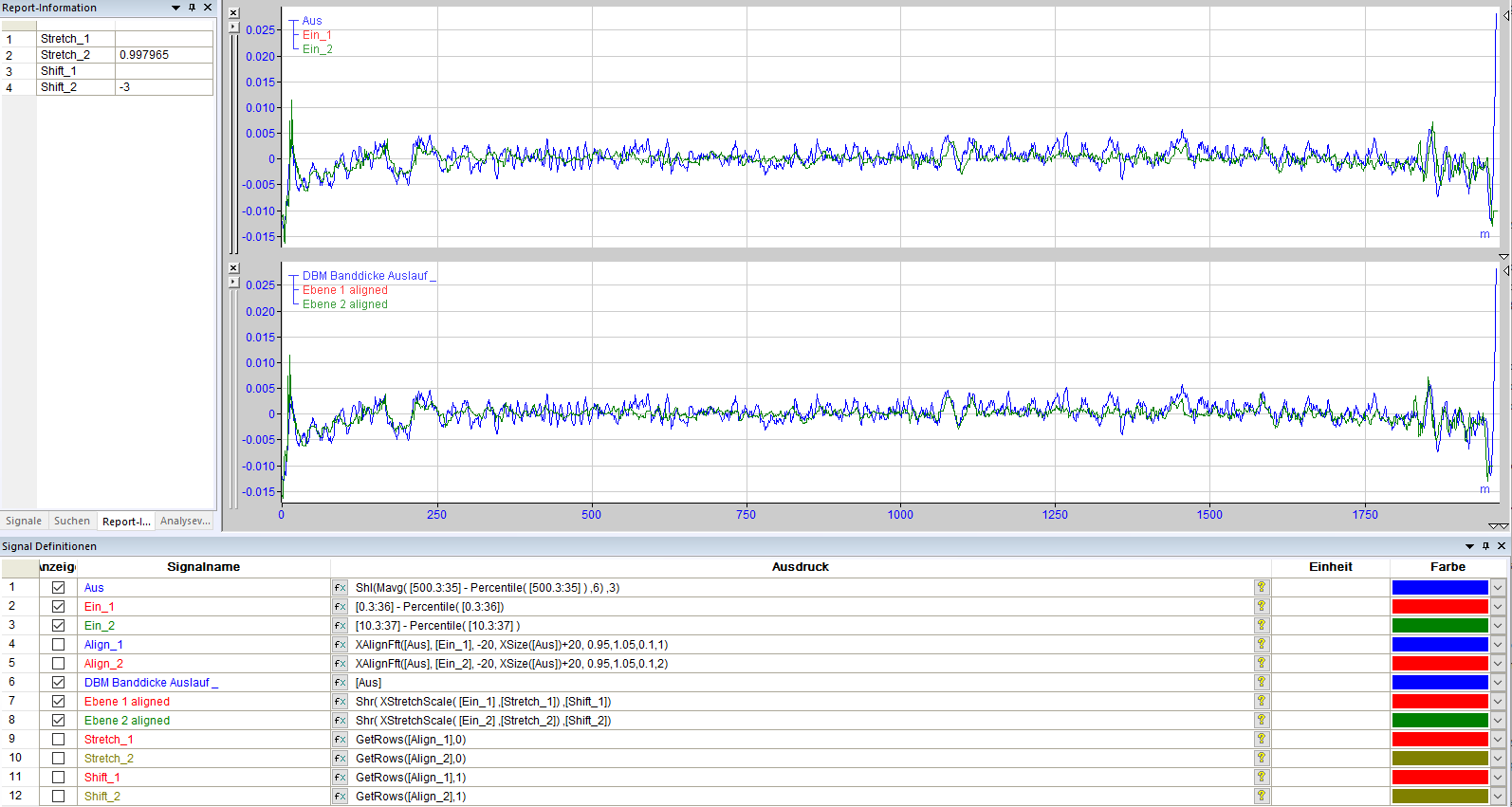

Mit der Funktion XAlignFFT ist es sogar möglich den Versatz bzw. die Streckung der jeweiligen Signalpaare zu ermitteln. Bei optimalem Tracking wäre der Versatz SHIFT = 0 und der Streckungsfaktor STRETCH = 1.0, aber hier beträgt die Streckung 0,998 und die Verschiebung -3.
