Mit ibaQDR v7 wurde ein neues Dateiformat eingeführt, und es haben sich auch einige Änderungen an der Struktur der Signale in den ibaQDR-Datendateien ergeben.

Signal-ID

Die wichtigste Änderung ist, dass die Messortnummer nicht mehr Teil der Signal-ID ist. In ibaQDR v6-Dateien wurde ein Signal mit der ID [0:0], das zum ersten Messort (Nr. 0) gehörte, in der Produktdatei mit der Signal-ID [0.0:0] gespeichert. Ein Signal mit der ID [0:6], das zum zweiten Messort (Nr. 10) gehörte, wurde in der Produktdatei mit der Signal-ID [10.0:6] gespeichert.

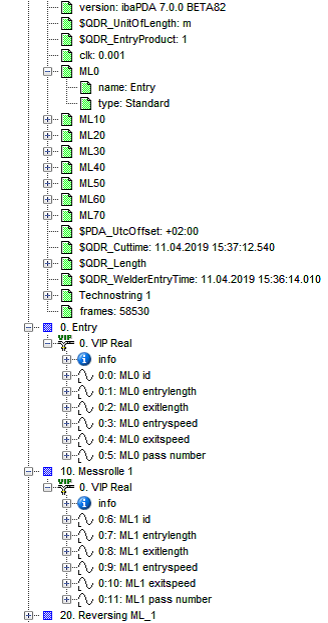

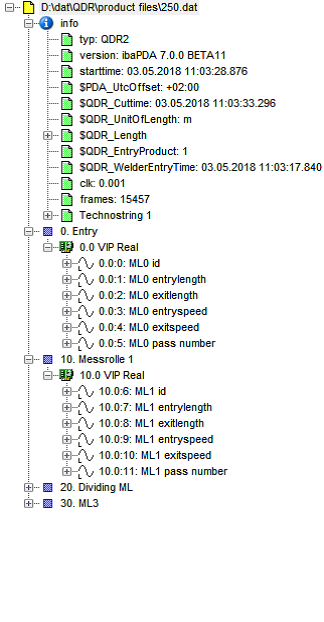

Seit ibaQDR v7 werden die Signale nun mit ihrer ursprünglichen Kennung gespeichert. Ein Signal mit der Kennung [0:0] wird also immer die Kennung [0:0] haben, egal zu welchem Messort es gehört. Der Vorteil ist, dass es keine zusätzlichen Einschränkungen für die Signal-IDs in ibaQDR-Dateien mehr gibt. Die folgenden Abbildungen zeigen links eine Messdatei von ibaQDR v6 und rechts eine Messdatei von ibaQDR v7.

Speichern von zeit- und längenbasierten Daten

Eine weitere Änderung ist die Art und Weise, wie die zeit- und längenbasierten Daten für ein Signal in der Datendatei gespeichert werden. In ibaQDR v6 wurden die Längen- und Zeitdaten in zwei separaten Signalen gespeichert.

Das Längensignal hatte als erste Zahl in der ID die Messortnummer mal 10.

Das Zeitsignal hatte als erste Zahl in der ID die Messortnummer mal 10 plus 1.

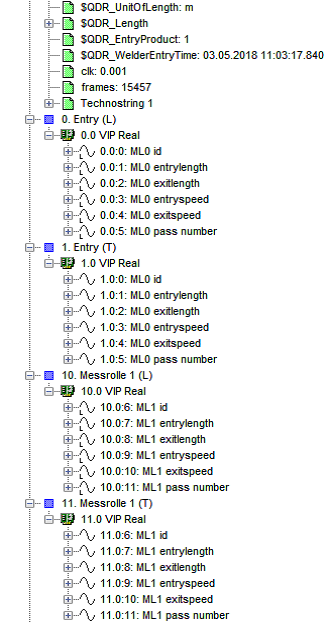

In ibaAnalyzer kann man das Längen- und das Zeitsignal zusammen darstellen, wie in der vorigen Abbildung, oder man kann sie getrennt darstellen, wie in der Abbildung unten. Zum Beispiel wurden für das Signal [0:6] die Längendaten im Signal [10.0:6] und die Zeitdaten im Signal [11.0:6] gespeichert.

Seit ibaQDR v7 werden die Zeit- und Längenangaben eines Signals in einem einzigen Signal gespeichert. Das Signal hat sowohl Zeit- als auch Längenangaben. In ibaAnalyzer verhält es sich genauso wie die ibaQDR v6-Datei mit kombinierten Zeit- und Längensignalen. ibaAnalyzer verfügt über eine Kompatibilitätsfunktion, die es erlaubt, die ibaQDR-Signale mit ihrer alten ibaQDR v6-ID zu adressieren. Diese Funktion ist nützlich, wenn Sie ein ibaQDR v6-System auf eine aktuelle Version aktualisieren und Ihre alten Analysen (pdo-Dateien) weiterverwenden möchten.

In ibaAnalyzer könnten Sie also das Signal [0:6] aus der Abbildung als [0:6], [10.0:6] und [11.0:6] adressieren. Das heißt, dass Sie das Signal auf alle drei genannten Arten z. B. in einem Ausdruck verwenden können und dabei [11.0:6] das zeitbezogene und [10.0:6] das längenbezogenen Signal liefern.
