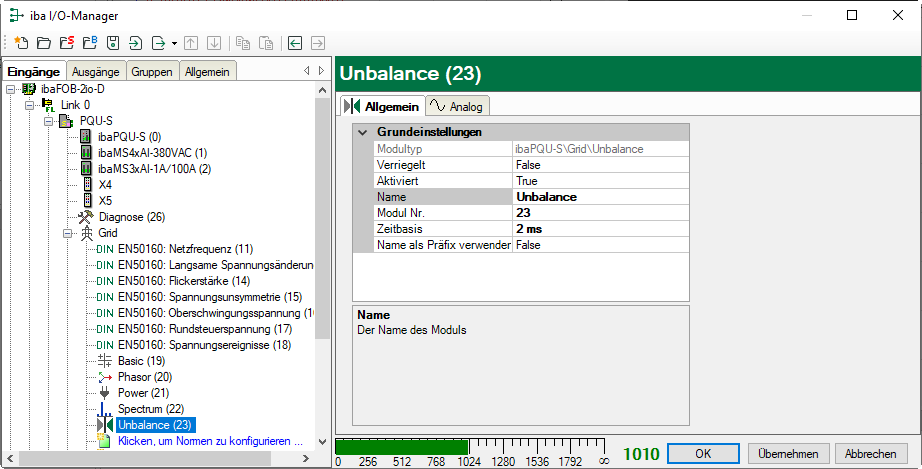

Register Allgemein
Grundeinstellungen

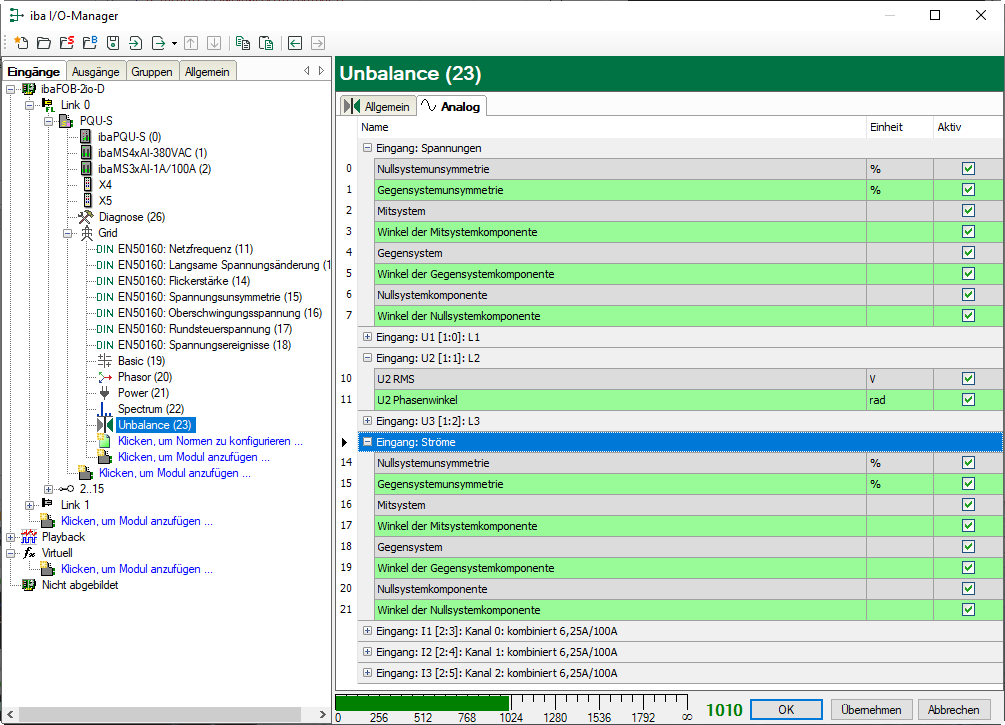

Register Analog
Das Register Analog ist nur für Sternnetz mit N/PE und Netz ohne N/PE verfügbar.
Wird das Submodul für ein anderes Netz konfiguriert, wird es beim Start der Messung deaktiviert und eine Warnung angezeigt.
|
Signal |
Bedeutung |
|---|---|
|
Nullsystemunsymmetrie |
Verhältnis von Nullsystem zu Mitsystem in Prozent |
|
Gegensystemunsymmetrie |
Verhältnis von Gegensystem zu Mitsystem in Prozent |
|
Mitsystem |
Anteil der symmetrischen Spannungsvektoren(*) in Drehrichtung |
|
Winkel der Mitsystemkomponente |
Phasenverschiebung des Mitsystem-Anteils von U1 gegenüber dem Referenzsignal |
|
Gegensystem |
Anteil der symmetrischen Spannungsvektoren, gegen die Drehrichtung |
|
Winkel der Gegensystemkomponente |
Phasenverschiebung des Gegensystem-Anteils von U1 gegenüber dem Referenzsignal |
|
Nullsystemkomponente |
Anteil der Spannungsvektoren, die alle in die gleiche Richtung zeigen |
|
Winkel der Nullsystemkomponente |
Richtung der Nullkomponente der Spannungsvektoren |
(*) Der Spannungsvektor wird aus dem Effektivwert der Spannung (als Vektorlänge) und der Phase der Spannung (als Vektorwinkel) gebildet.
Name
Die Namen sind bereits vorbelegt, sind aber änderbar. Zur eindeutigen Identifizierung
enthalten sie den Eingangskanal und den Kennwert. Sie können zusätzlich zwei Kommentare
vergeben, wenn Sie auf das Symbol
im Feld Name klicken.
Einheit
Anzeige der jeweiligen Einheit
Aktiv
Hier können Sie das Signal aktivieren/deaktivieren.

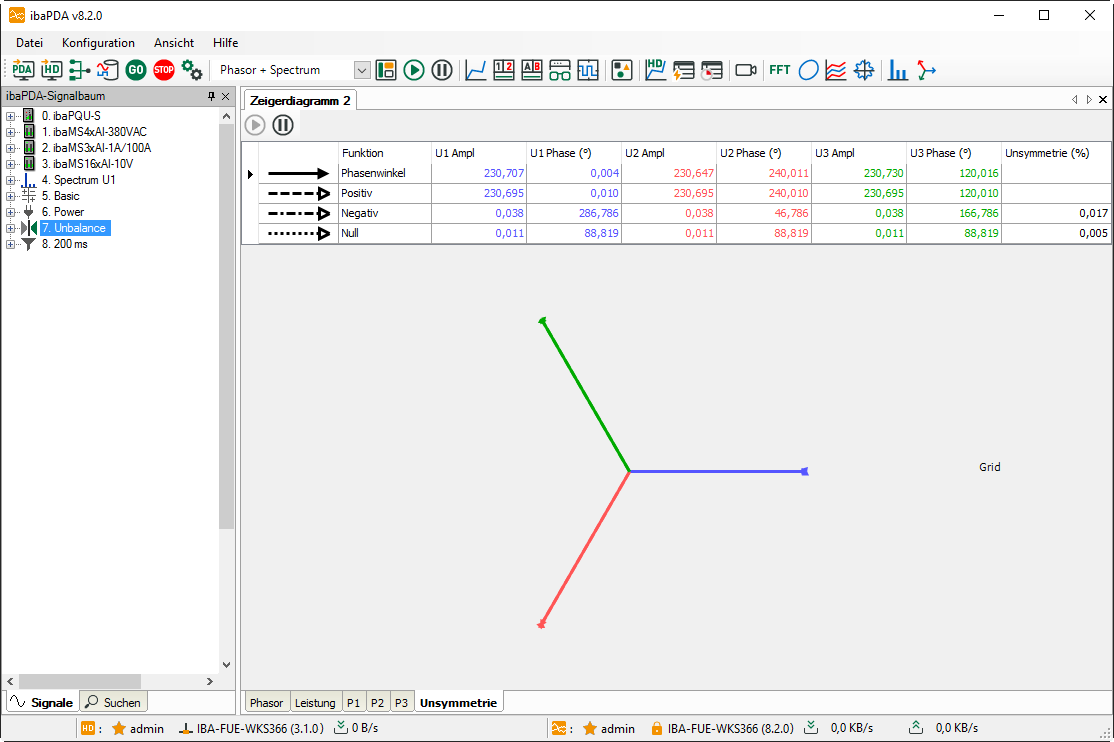

Anzeige im Zeigerdiagramm
Die Spannungsunsymmetrie kann mit Hilfe des Zeigerdiagramms visualisiert werden.
Die Anzeige eines Zeigerdiagramms öffnen Sie mit einem Klick auf den Button
in der Symbolleiste von ibaPDA.
Ziehen Sie aus dem Signalbaum links das Unbalance-Modul mit gedrückter Maustaste in die Anzeige. Schalten Sie die Ansicht auf Unsymmetrie.
