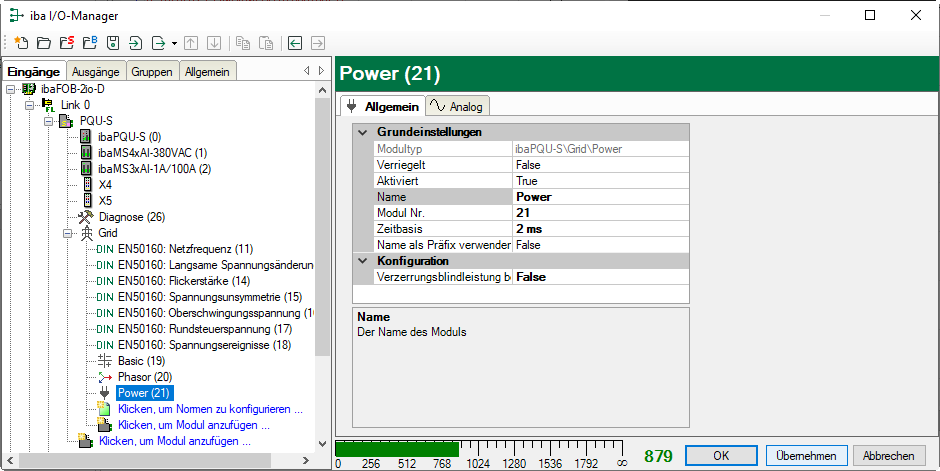

Register Allgemein
Grundeinstellungen

Siehe Submodul EN50160: Netzfrequenz.
Konfiguration

Verzerrungsblindleistung berechnen

Um die Berechnung der Verzerrungsleistung zu aktivieren, setzen Sie diese Option auf "True".

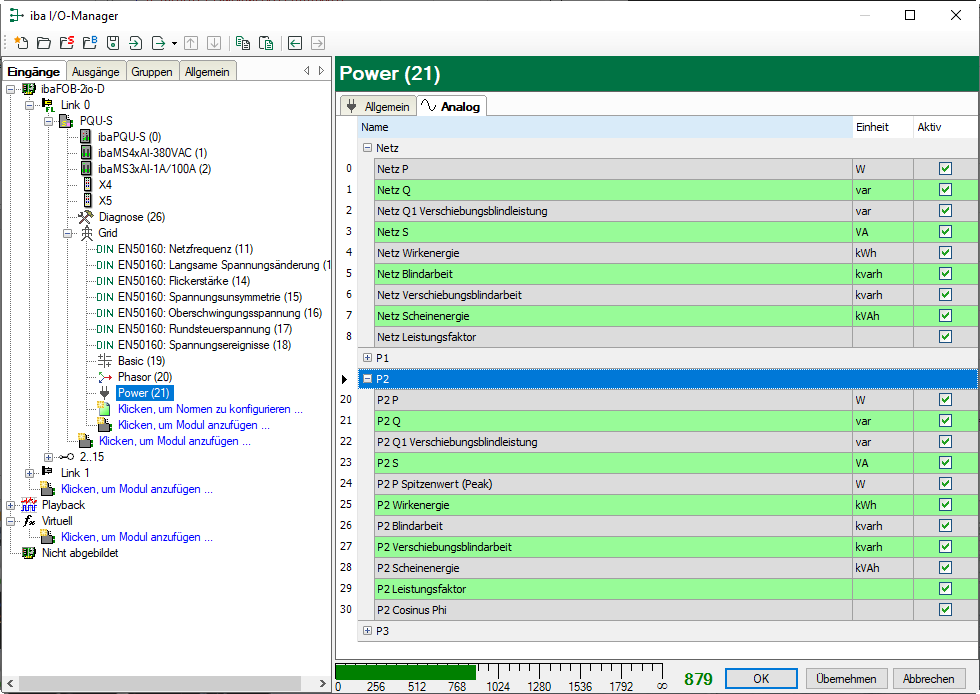

Register Analog

Abhängig von der Einstellung AC/DC und den projektierten Netzeingängen enthält das Register Analog verschiedene Kennwerte.
AC/DC = DC

Nur Berechnung von Wirkleistung, Spitzenwert und Wirkenergie
AC/DC = AC

Berechnung der folgenden Werte pro Phase:

  • Wirkleistung & Wirkenergie

  • Blindleistung & Blindenergie (mit und ohne Vorzeichen)

  • Scheinleistung & Scheinenergie

  • Verschiebungsblindleistung & Verschiebungsblindarbeit

  • Verzerrungsleistung & Verzerrungsenergie

  • Spitzenwert

  • Leistungsfaktor

  • Cosinus Phi

In einem Sternnetz mit N/PE sowie einem Netz ohne N/PE werden die obigen Werte auch für das Gesamtnetz berechnet, mit Ausnahme von Cosinus Phi und Spitzenwert.

Name

Die Namen sind bereits vorbelegt, sind aber änderbar. Zur eindeutigen Identifizierung enthalten sie den Eingangskanal und den Kennwert. Sie können zusätzlich zwei Kommentare vergeben, wenn Sie auf das Symbol  im Feld Name klicken.

Einheit

Anzeige der Einheit

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.

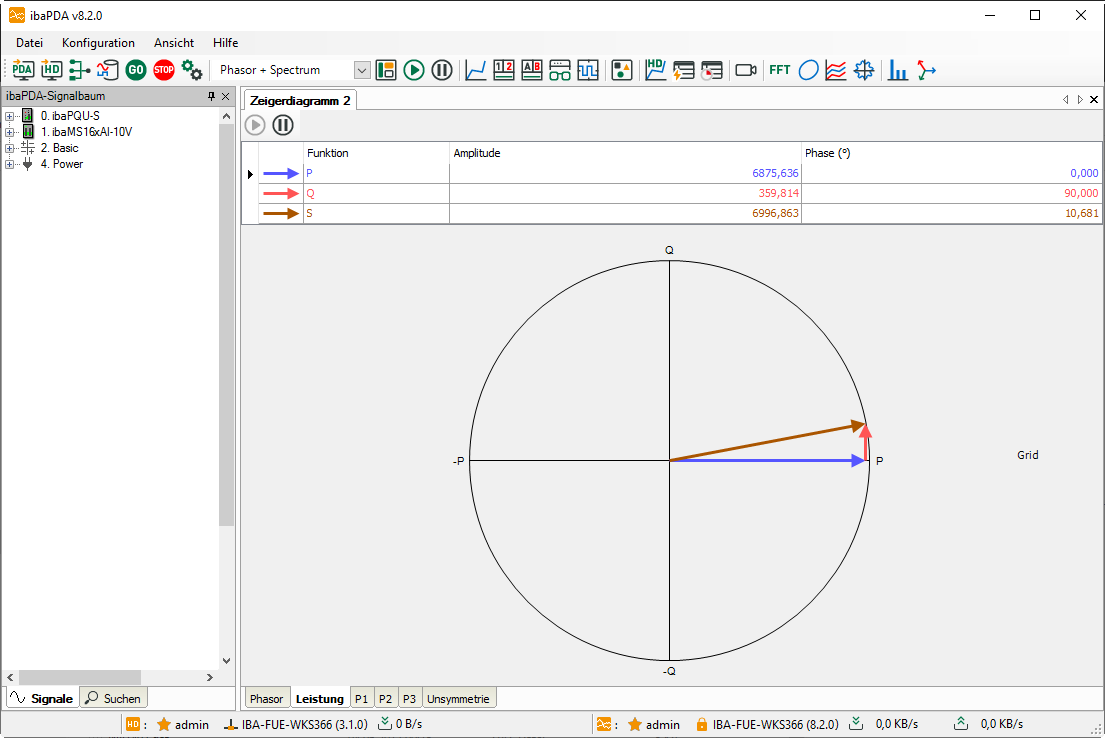

Anzeige im Zeigerdiagramm

Die Leistungskennwerte können pro Phase oder für das ganze Netz mit Hilfe des Zeigerdiagramms visualisiert werden.

Die Anzeige eines Zeigerdiagramms öffnen Sie mit einem Klick auf den Button  in der Symbolleiste von ibaPDA.

Ziehen Sie aus dem Signalbaum links das Power-Modul mit gedrückter Maustaste in die Anzeige.
