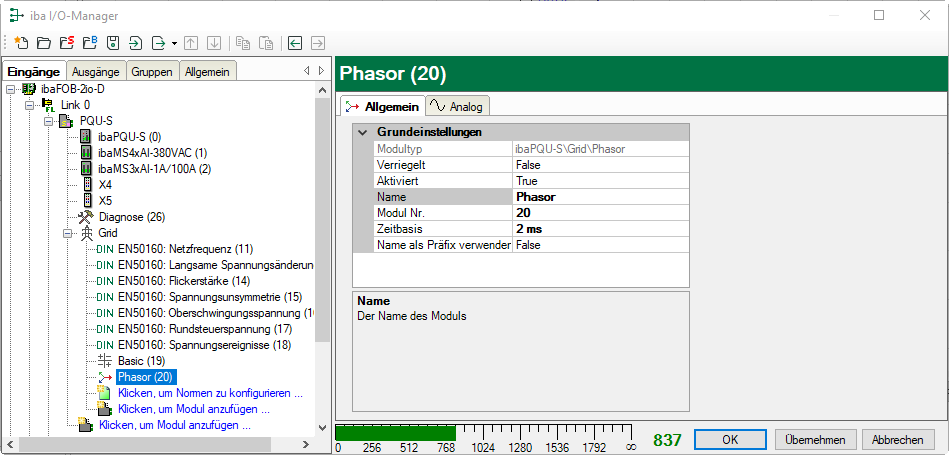

Register Allgemein
Grundeinstellungen

Siehe Submodul EN50160: Netzfrequenz.

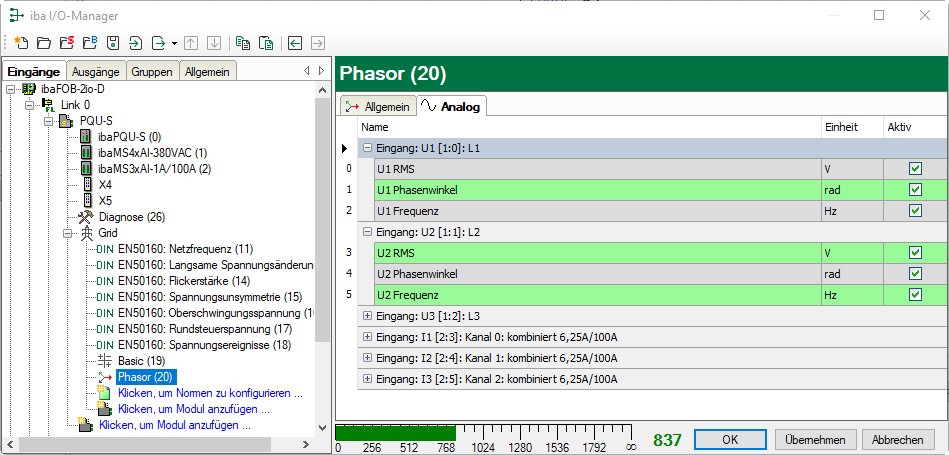

Register Analog

Mit dem Submodul Phasor werden für jeden Eingang folgende Kennwerte erfasst:

  • Effektivwert, Phasenwinkel, Frequenz, Messintervall 200 ms

In der Signalanzeige sind die Signale pro Eingang gruppiert. Die Signale einer Gruppe werden mit einem Klick auf das <+>-Zeichen vor dem Gruppennamen angezeigt.

Name

Die Namen sind bereits vorbelegt. Zur eindeutigen Identifizierung enthalten sie den Eingangskanal und den Kennwert. Sie können zusätzlich zwei Kommentare vergeben, wenn Sie auf das Symbol  im Feld Name klicken.

Einheit

Anzeige der Einheit

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.

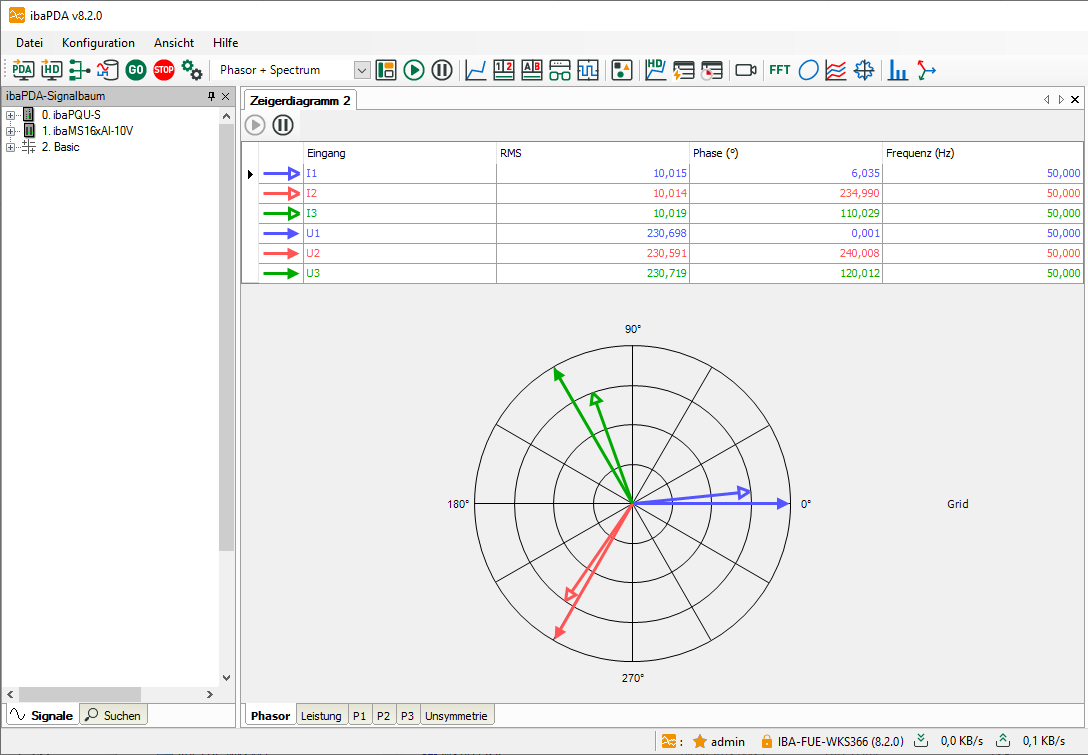

Anzeige im Zeigerdiagramm (Phasor view)

Die Spannungs- und Stromkennwerte der 3 Phasen können in einem Zeigerdiagramm visualisiert werden.

Die Anzeige eines Zeigerdiagramms öffnen Sie mit einem Klick auf den Button  in der Symbolleiste von ibaPDA.

Ziehen Sie aus dem Signalbaum links das Phasor- oder Basic-Modul mit gedrückter Maustaste in die Anzeige.

  • Gefüllte Pfeilspitzen: Effektivwert der Spannung im jeweiligen Phasenwinkel

  • Leere Pfeilspitzen: Effektivwert Strom im jeweiligen Phasenwinkel
