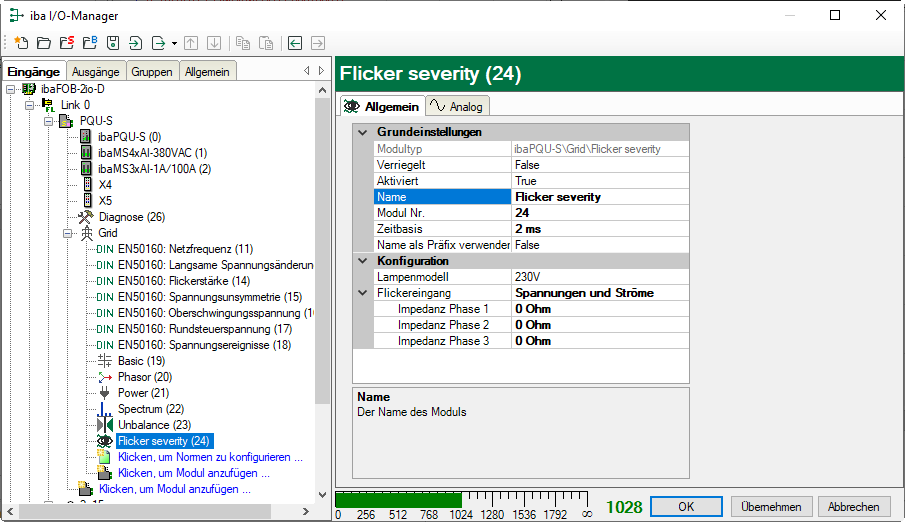

Register Allgemein
Grundeinstellungen

Siehe Submodul EN50160: Netzfrequenz.
Konfiguration

Lampenmodell

Zur Flickerberechnung muss das zu verwendende Lampenmodell 230 V oder 120 V vorgegeben werden.

Flickereingang

  • Nur Spannungen

    Es werden nur die Spannungen für die Berechnung verwendet.

  • Nur Ströme

    Es werden die Ströme für die Berechnung verwendet. Hierzu muss für jeden Leiter die Impedanz in Ohm angegeben werden.

  • Spannungen und Ströme

    Der Flicker für Spannungen und Ströme wird berechnet. Es muss für die Stromflickerberechnung die Impedanz der einzelnen Leiter angegeben werden.

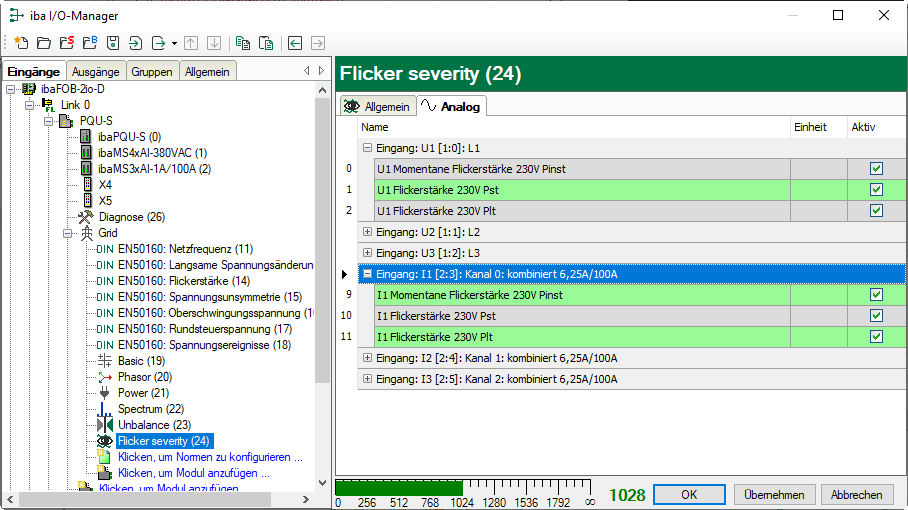

Register Analog

Signal

Bedeutung

U# Momentane Flickerstärke ###V halbperiode

Wert für die momentane Flickerempfindung

U# Flickerstärke ###V 10 min

Kurzzeit Flickerpegel Pst

U# Flickerstärke ###V 2 h

Flickerwert nach einer kubischen Mittelung von Pst Werten

Name

Die Namen sind bereits vorbelegt. Zur eindeutigen Identifizierung enthalten sie den Eingangskanal und den Kennwert. Sie können zusätzlich zwei Kommentare vergeben, wenn Sie auf das Symbol  im Feld Name klicken.

Einheit

Anzeige der jeweiligen Einheit

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.
