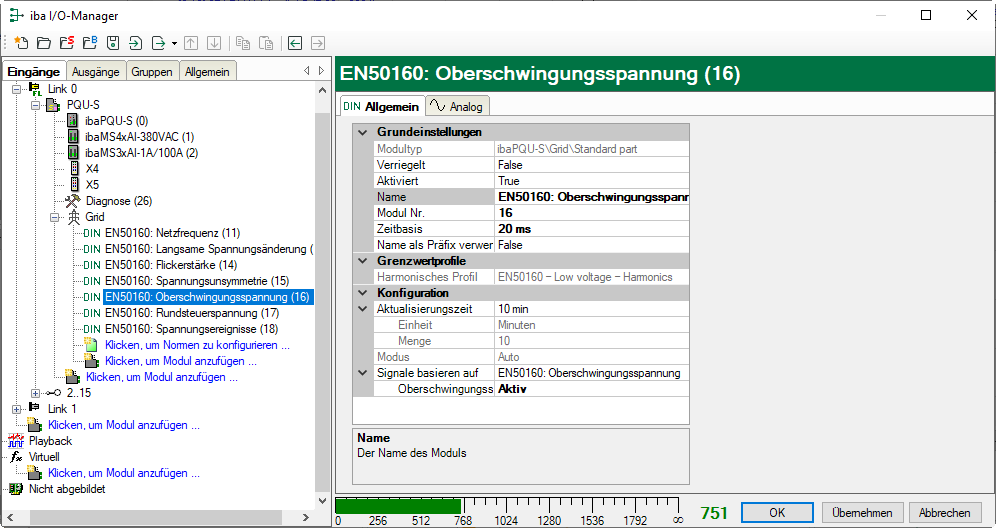

Register Allgemein
Hinweis |
|
|---|---|
 |
Pro ibaPQU darf die Gesamtanzahl der Submodule Oberschwingungsspannung und Spectrum neun (9) nicht überschreiten, um eine Überlastung des Systems zu vermeiden. |
Grundeinstellungen
Konfiguration
-
Im Bereich Konfiguration werden die Kennwerte, die mit diesem Modul ermittelt werden und das Messintervall angezeigt. Hier: Oberschwingungsspannung nach EN50160, 10 min.
-
Über eine Auswahlliste können Sie alle Signale dieses Moduls aktivieren bzw. deaktivieren.

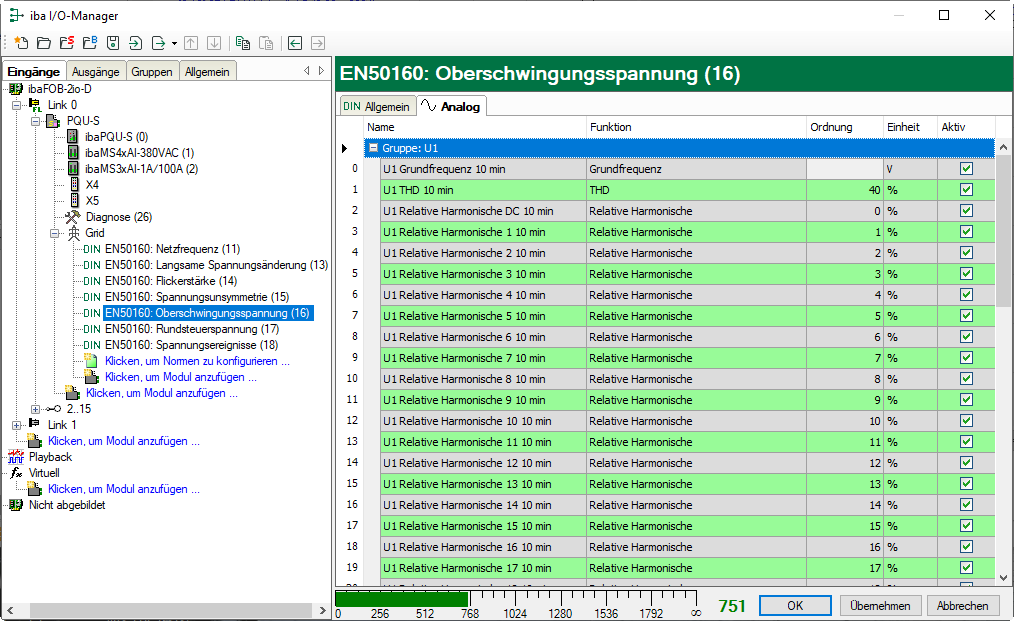

Register Analog
Mit dem Submodul EN50160: Oberschwingungsspannung werden die Harmonischen 1 - 50 für jeden Eingangskanal berechnet, außerdem die Grundfrequenz und THD (Total Harmonic Distorsion) im Messintervall 10 Minuten. In der Norm EN50160 werden für die Berechnung von THD jedoch nur die Harmonischen 1 - 40 berücksichtigt. In der Signalanzeige sind die Signale pro Eingang gruppiert. Die Signale einer Gruppe werden mit einem Klick auf das <+>-Zeichen vor dem Gruppennamen angezeigt.
Name
Die Namen sind bereits vorgegeben. Zur eindeutigen Identifizierung enthalten sie den
Eingangskanal, die Funktion, Ordnung und das Messintervall. Sie können zusätzlich
zwei Kommentare vergeben, wenn Sie auf das Symbol
im Feld Name klicken.
Funktion, Ordnung, Einheit
Anzeige der jeweiligen Eigenschaft
Aktiv
Hier können Sie das Signal aktivieren/deaktivieren.
