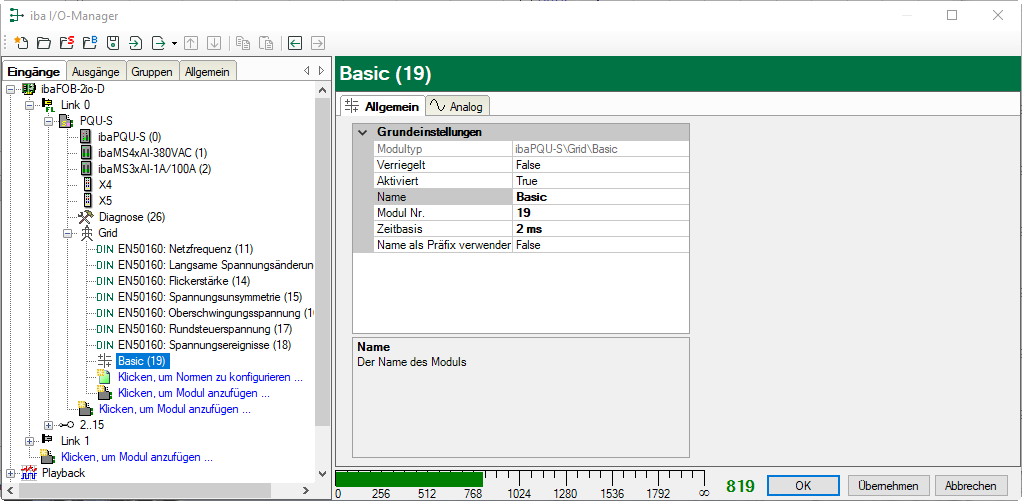

Register Allgemein
Grundeinstellungen

Siehe Submodul EN50160: Netzfrequenz.

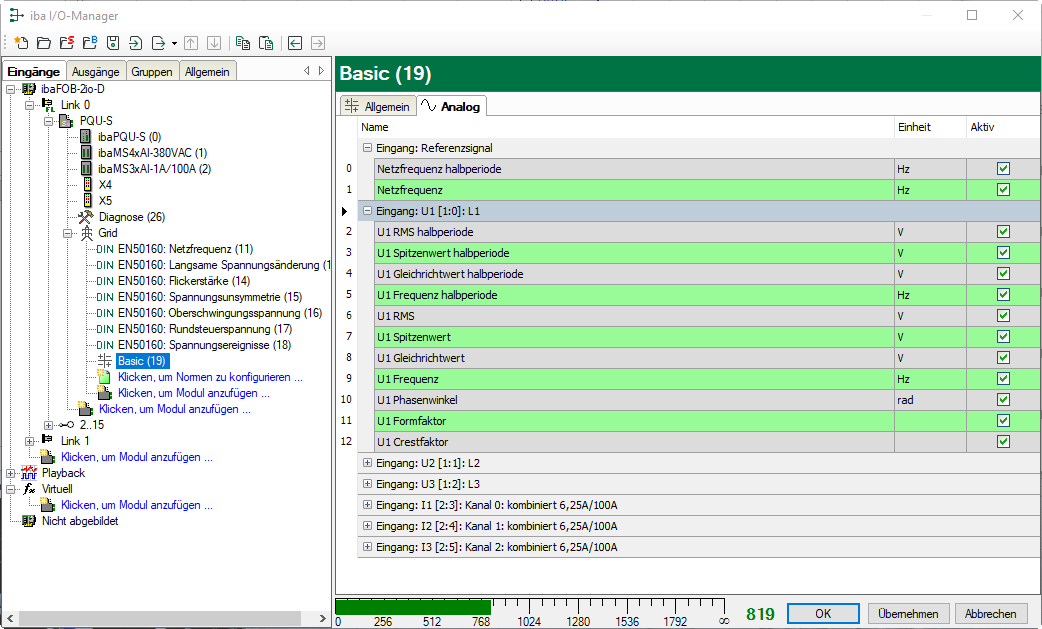

Register Analog

Mit dem Submodul Basic werden folgende Kennwerte erfasst:

  • Netzfrequenz, jeweils in den Messintervallen 200 ms und Halbperiode

  • Für jeden Eingang: Effektivwert, Spitzenwert, Gleichrichtwert und Frequenz in den Messintervallen 200 ms und Halbperiode

  • Für jeden Eingang: Phasenwinkel, Formfaktor, Crest-Faktor, Messintervall 200 ms.

In der Signalanzeige sind die Signale pro Eingang gruppiert. Die Signale einer Gruppe werden mit einem Klick auf das <+>-Zeichen vor dem Gruppennamen angezeigt

Name

Die Namen sind bereits vorbelegt, sind aber änderbar. Zur eindeutigen Identifizierung enthalten sie den Eingangskanal und den Kennwert. Sie können zusätzlich zwei Kommentare vergeben, wenn Sie auf das Symbol  im Feld Name klicken.

Einheit

Anzeige der jeweiligen Einheit

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.
