Montieren

Gehen Sie wie folgt vor, um ibaPQU-S auf einen Baugruppenträger zu montieren.

1. Befestigen Sie den Baugruppenträger auf einer geeigneten Konstruktion.

2. Bringen Sie die Erdung an.

3. Stecken Sie das Gerät auf den linken Steckplatz.

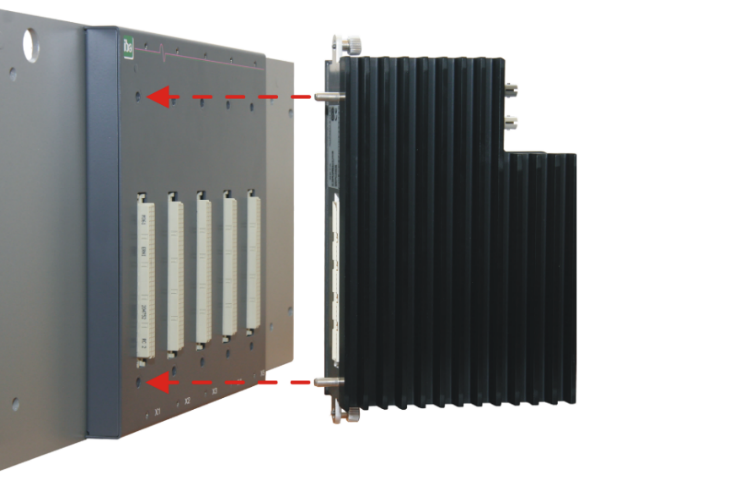

   Achten Sie darauf, dass die Führungsbolzen an der Rückseite des Gerätes in die dafür vorgesehenen Bohrungen auf dem Baugruppenträger gleiten.

4. Drücken Sie das Gerät fest und schrauben Sie dieses oben und unten mit den Befestigungsschrauben fest.

5. Entfernen Sie die Abdeckungen der Steckplätze vom Rückwandbus, auf die Sie I/O-Module stecken möchten.

6. Montieren Sie ein oder mehrere I/O-Module rechts neben der Zentraleinheit (Steckplätze X2 bis X5 frei wählbar).

7. Stecken Sie das Modul in den Rückwandbus des Baugruppenträgers fest auf.

8. Schrauben Sie das Modul oben und unten mit den Befestigungsschrauben auf dem Baugruppenträger fest.

   Hinweis
   	Schrauben Sie das Gerät und die Module stets fest. Das Stecken bzw. Abziehen der Steckverbinder für die Ein-/Ausgänge kann ansonsten Beschädigungen verursachen.
