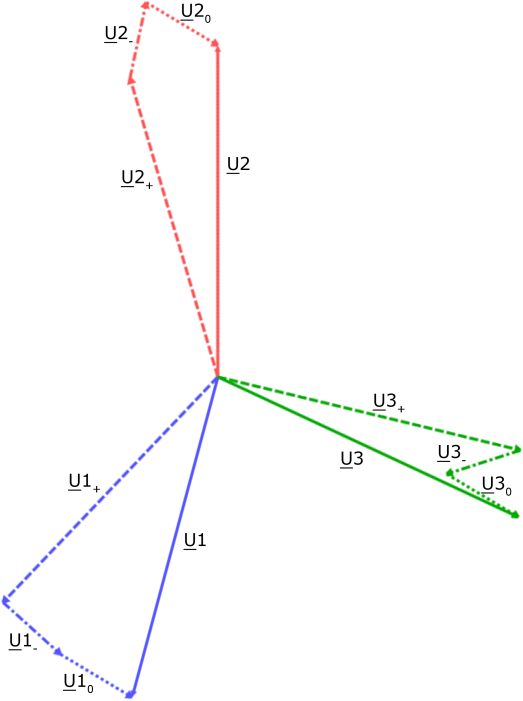

Die folgende Abbildung zeigt eien Beispielgraphen aus ibaPDA (hohe Unsymmetrie!).

In einem symmetrischen Netz liegen die Pfeile der jeweiligen Phase direkt übereinander.

Name	Bedeutung
U#	Effektivwert der Phase
U# +	Anteil des Mitsystems
U# -	Anteil des Gegensystems
U# 0	Anteil des Nullsystems

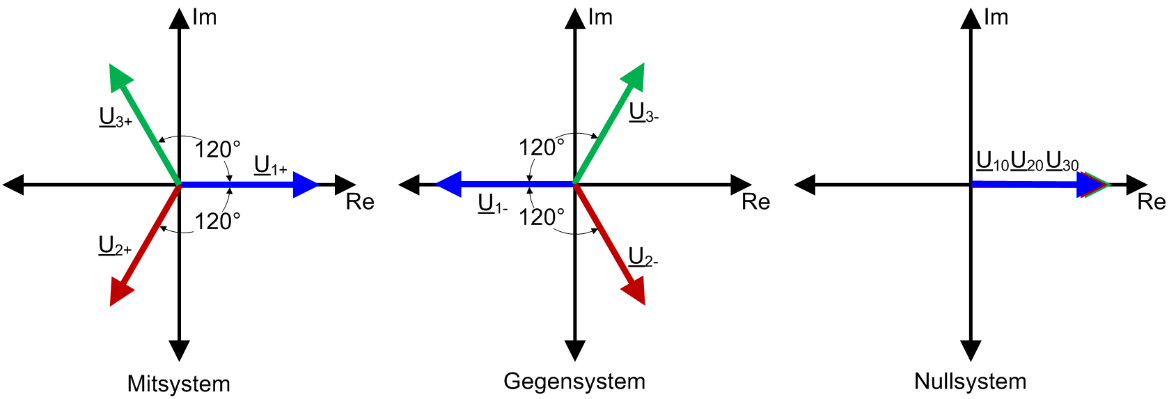

Mitsystem

Gegensystem

Nullsystem

Die hier angegebenen Spannungen sind komplexe Zahlen und bestehen aus einem Betrag und einem Winkel.

Gegensystemunsymmetrie

Nullsystemunsymmetrie
