Folgende Konfigurationsschritte sind ausschließlich notwendig, um mit der Programmiersoftware SIMATIC STEP 7 auf die unterlagerte Steuerung CPU412 zugreifen zu können. Für SINUMERIK, SINAMICS oder SIMOTION können Sie ähnliche Schritte anwenden. Für die Verwendung von ibaPDA sind diese nicht notwendig.

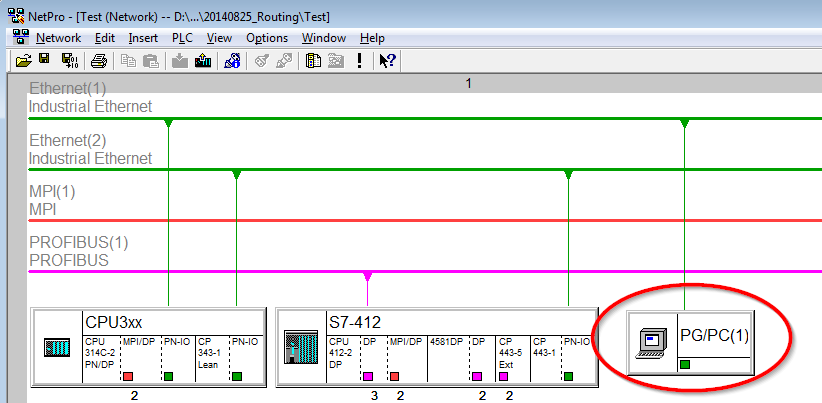

1. Fügen Sie eine PG/PC-Station in NetPro ein und konfigurieren Sie diese.









2. Weisen Sie der PG/PC-Station eine Schnittstelle (Netzwerkkarte) zu.









   Ergebnis:









   Die Verbindungslinie vom PG/PC zum Netzwerk muss nun gelb markiert sein.

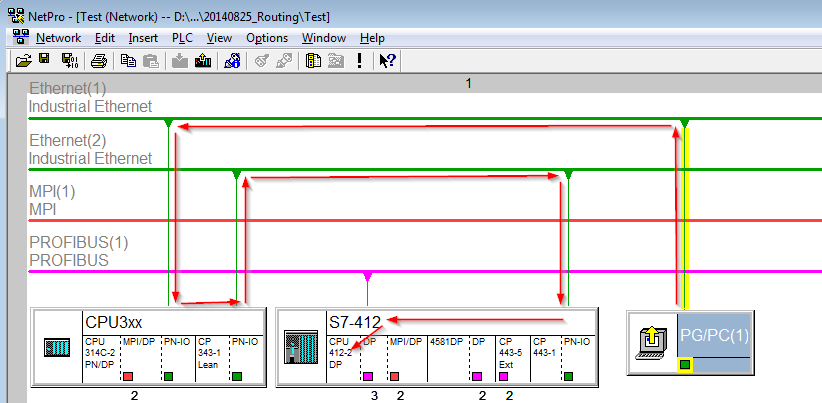

   Der Kommunikationsweg ist in der folgenden Abbildung mit Pfeilen dargestellt (diese werden nicht in SIMATIC NetPro angezeigt).









3. Laden Sie abschließend alle Hardware-Konfigurationen und Verbindungsdaten von NetPro ausgehend.
