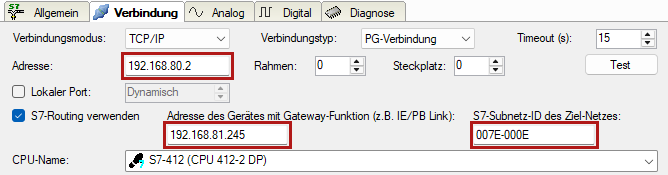

Konfigurieren Sie die folgenden Einstellungen.

S7-Routing verwenden

Aktivieren Sie diese Option, um S7-Routing zu verwenden.

Adresse

Geben Sie die Adresse der Zielsteuerung an (hier CPU412).

Adresse des Geräts mit Gateway-Funktion

Geben Sie die Adresse des Gateways an (hier CPU314C).

S7-Subnetz-ID des Zielnetzes

Geben Sie die Subnetz-ID aus STEP 7 NetPro oder TIA Portal an.

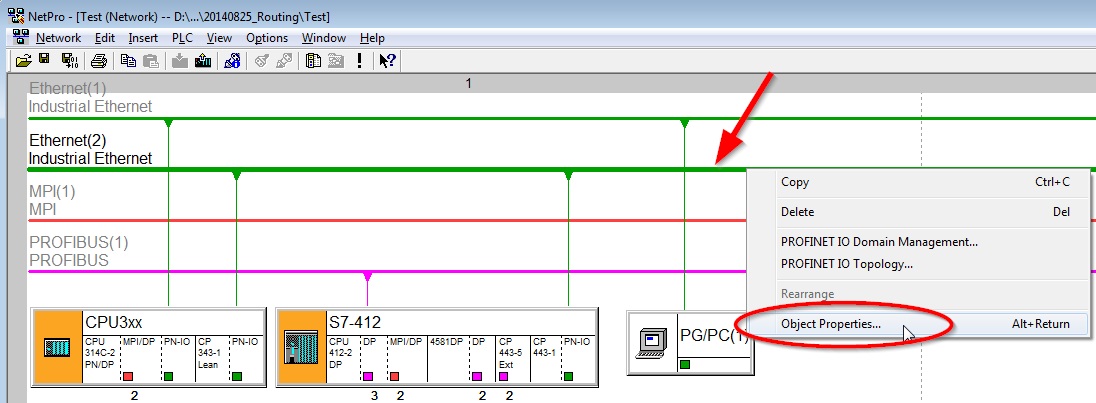

S7-Subnetz-ID in NetPro ermitteln

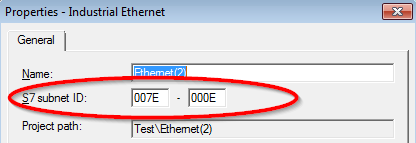

Die S7-Subnetz-ID können Sie in NetPro ermitteln.

Klicken Sie mit der rechten Maustaste auf das unterlagerte Bussystem und öffnen Sie die Objekteigenschaften.

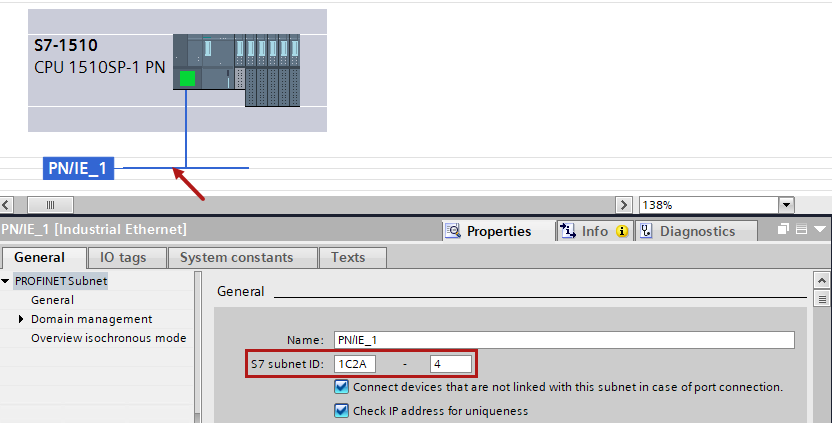

S7-Subnetz-ID im TIA Portal ermitteln

Die S7-Subnetz-ID können Sie im TIA Portal ermitteln.

Klicken Sie auf das Bussystem und gehen Sie zu Properties – General – General.
