Schließen Sie zunächst ibaBM-PN an einen freien Link einer ibaFOB-D-Karte an. Im I/O-Manager fügen Sie an dem entsprechenden Link ein Gerätemodul ibaBM-PN ein.

Fügen Sie anschließend ein Modul S7 Request ein.

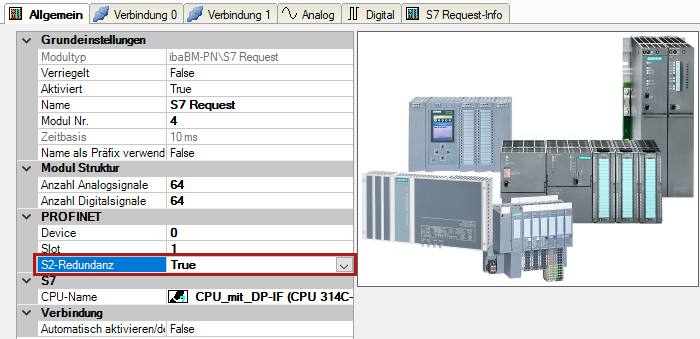

Im Register Allgemein setzen Sie den Parameter S2 Redundanz auf "True". Ein orange gefärbtes Symbol des Request-Moduls zeigt den Redundanzmodus an.

Die Konfiguration der Module entspricht ansonsten der im Standardmodus, siehe Allgemeine Moduleinstellungen .
Verbindungseinstellungen

Richten Sie für die Übertragung der Operandendaten zu den beiden CPUs der SIMATIC S7-R/H zwei getrennte Verbindungen ein. ibaPDA schaltet die Verbindung je nach Verfügbarkeit und Bedarf um.

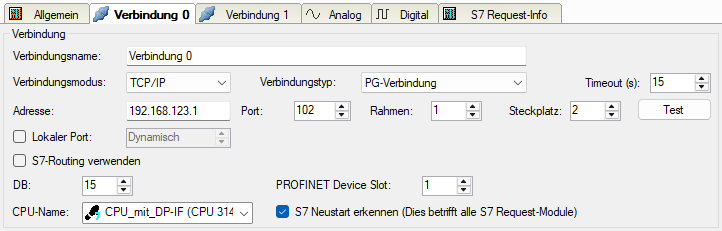

Konfigurieren Sie beide Verbindungen in den Registern Verbindung 0 und Verbindung 1. Den Name der Register können Sie über die Felder Verbindungsname ändern.

Die weiteren Einstellungen sind identisch zum Betrieb ohne Redundanzmodus, siehe Verbindungseinstellungen .

Berücksichtigen Sie folgende Besonderheiten:

  • Die Rahmennummern bei einem H-System lauten 0 bzw. 1 für die beiden redundanten CPUs.

  • Stellen Sie die DB-Nummer, die PROFINET-Device-Slots sowie den CPU-Name für die Zuweisung eines Adressbuchs nur einmal im Register Verbindung 0 ein.
