Projektierung in STEP 7 mit der iba-Baustein-Familie ibaREQsym

Für jedes Request-Modul

1. Kopieren Sie aus der iba S7-Bibliothek folgende Bausteine in den Bausteinordner Ihres STEP 7-Projekts, siehe iba S7-Bibliothek. Je Request-Modul (Verbindung) in ibaPDA muss ein Satz Request-Blöcke aufgerufen werden.

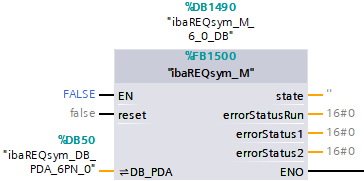

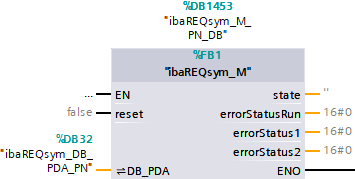

   • ibaREQsym_M, siehe ibaREQsym_M

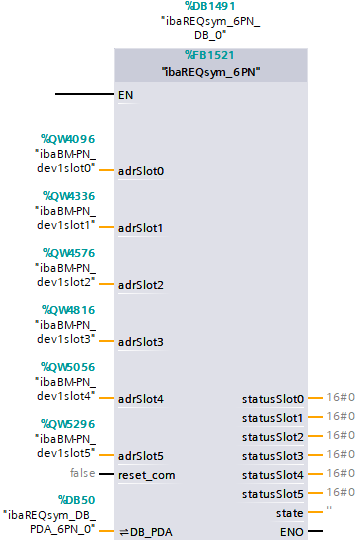

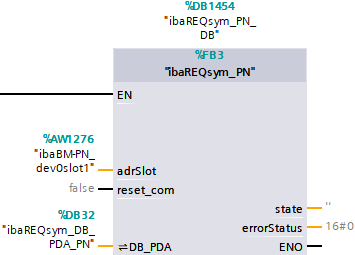

   • ibaREQsym_PN, siehe ibaREQsym_PN, oder alternativ ibaREQsym_6PN, siehe ibaREQ3sym_6PN

   • ibaREQsym_DB_PDA

   • ibaREQsym_Interface (PLC-Datentyp)

   Hinweis
   	Verwenden Sie nur Request-Blöcke aus der aktuellen iba S7-Bibliothek! Request-Blöcke aus Anwendungsbeispielen können veraltet sein und daher zu Fehlern führen.

2. ibaREQsym_M innerhalb eines Weckalarm-OB (OB3x) aufrufen.









   Alternativ für die Verwendung mit ibaREQsym_6PN: ibaREQsym_M innerhalb eines Weckalarm-OB (OB3x) aufrufen.









3. ibaREQsym_PN innerhalb des OB1 oder eines Weckalarm-OB (OB3x) aufrufen.









   Alternativ für die Verwendung mit ibaREQsym_6PN: ibaREQsym_6PN innerhalb des eines Weckalarm-OB (OB3x) aufrufen.









Für jedes weitere Request-Modul

• Im Bausteinordner muss für jedes Request-Modul ein Datenbaustein ibaREQsym_DB_PDA vorhanden sein. Kopieren Sie den Datenbaustein und vergeben Sie eine neue eindeutige DB-Nummer.

• Im Kontext des OB1 oder eines Weckalarm-OB (OB3x) muss für jedes Request-Modul ein weiterer Aufruf des ibaREQsym_M und des ibaREQsym_PN bzw. ibaREQsym_6PN mit den neuen DB-Nummern erfolgen.

• Beachten Sie, dass alle Instanz-Datenbausteine eindeutig sind und dass die Werte für die Parameter ADR_SLOT eindeutig vergeben sind.

Abschluss

• Laden Sie alle Bausteine in die S7-CPU und starten Sie die S7-CPU neu.
