Projektierung in STEP 7 mit der iba-Baustein-Familie ibaREQ

Für jedes Request-Modul

1. Kopieren Sie aus der iba S7-Bibliothek folgende Bausteine in den Bausteinordner Ihres STEP 7-Projekts, siehe iba S7-Bibliothek. Je Request-Modul (Verbindung) in ibaPDA muss ein Satz Request-Blöcke aufgerufen werden.

   • ibaREQ_M (FB1400), siehe ibaREQ_M (FB1400)

   • ibaREQ_PN (FB1401), siehe ibaREQ_PN (FB1401)

   • ibaREQ_DB (DB15)

   • ibaREQ_DB-Interface (PLC-Datentyp)

   Hinweis
   	Verwenden Sie nur Request-Blöcke aus der aktuellen iba S7-Bibliothek! Request-Blöcke aus Anwendungsbeispielen können veraltet sein und daher zu Fehlern führen.

   Hinweis
   	Die Request-Blöcke unterstützen keinen Aufruf als Multiinstanz.

2. ibaREQ_M (FB1400) vorzugsweise innerhalb des OB1 aufrufen.

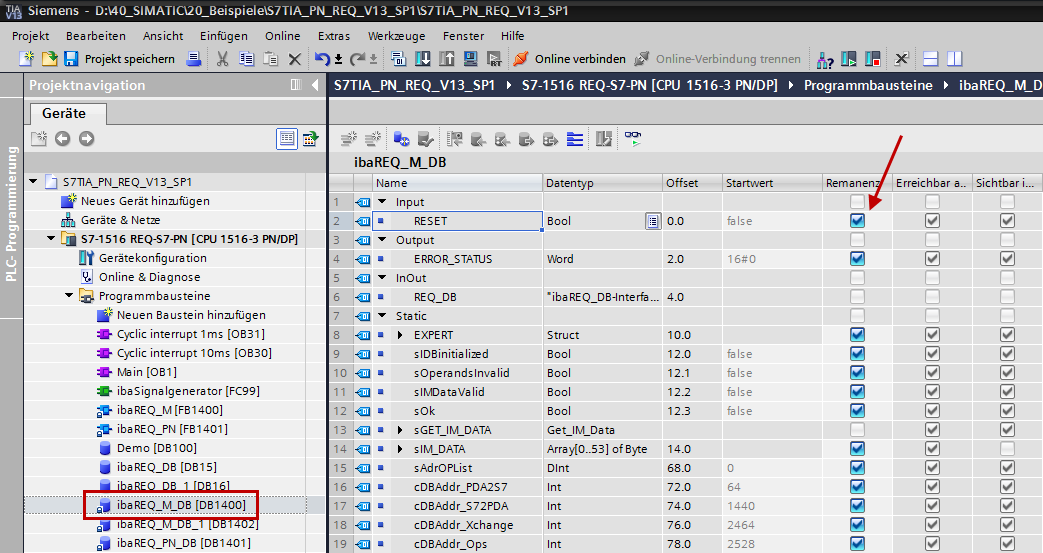

3. Aktivieren Sie die Option Remanenz für den gesamten soeben angelegten Instanz-Datenbaustein.

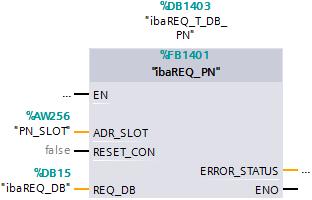

4. ibaREQ_PN (FB1401) innerhalb des OB1 oder eines Weckalarm-OB (OB3x) aufrufen.









Für jedes weitere Request-Modul

• Im Bausteinordner muss für jedes Request-Modul ein Datenbaustein ibaREQ_DB (DB15) vorhanden sein. Kopieren Sie den Datenbaustein und vergeben Sie eine neue eindeutige DB-Nummer.

• Im Kontext des OB1 muss für jedes Request-Modul ein weiterer Aufruf des ibaREQ_M (FB1400) mit den neuen DB-Nummern erfolgen.

• Im Kontext des OB1 oder eines Weckalarm-OB (OB3x) muss für jedes Request-Modul ein weiterer Aufruf des ibaREQ_PN (FB1401) mit den neuen DB-Nummern erfolgen.

• Beachten Sie, dass alle Instanz-Datenbausteine eindeutig sind und dass die Werte für den Parameter ADR_SLOT eindeutig vergeben sind.

Abschluss

• Laden Sie alle Bausteine in die S7-CPU und starten Sie die S7-CPU neu.
