Für ibaBM-PN müssen Sie pro genutztem PROFINET-Device ein PROFINET-Device projektieren.
Verwenden Sie die GSDML-Datei GSDML-Vx.yy-ibaBM-PN-yyyymmdd.xml.
Hinweis |
|
|---|---|
 |
Die aktuelle GSDML-Datei finden Sie auf dem Datenträger "iba Software & Manuals" in folgendem Verzeichnis:
|
S7-CPUs ermöglichen konsistente Slots mit max. 252 Bytes Sie benötigen einen Slot je Request-Block. Es können auch Slots geringerer Größe eingesetzt werden.

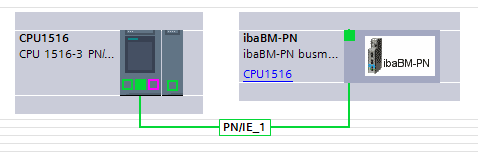

Die nachfolgende Abbildung zeigt die Netzsicht.

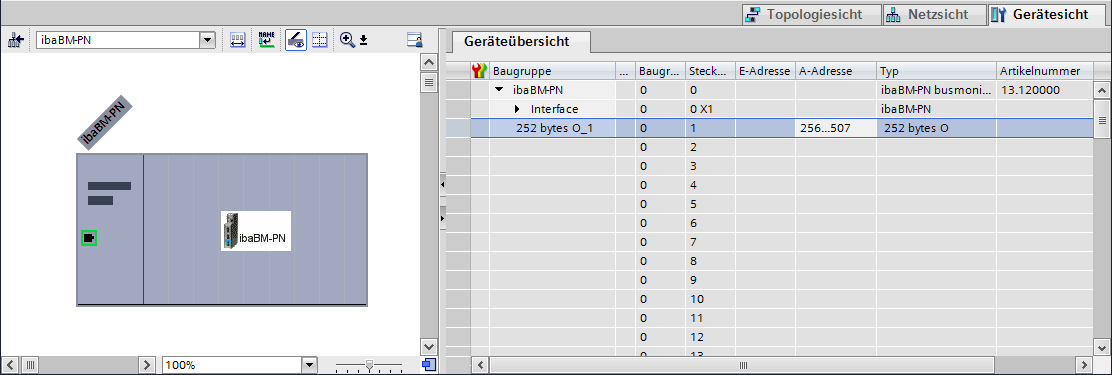

Die nachfolgende Abbildung zeigt die Gerätesicht.
