Für ibaBM-DP im Redundanzmodus müssen Sie Pro PROFIBUS-Master-System einen separaten ibaBM-PROFIBUS-Slave konfigurieren.

Verwenden Sie die GSD-Datei ibaDPMSi.gsd Version ab V2.2.

Hinweis
	Die GSD-Datei ibaDPMSi.gsd finden Sie auf dem Datenträger "iba Software & Manuals" in folgendem Verzeichnis: \02_iba_Hardware\ibaBM-DP\02_GSD_Files\01_General\

Hinweis
	Die Module müssen pro Slave ohne Lücken und mit fortlaufenden Anfangsadressen angelegt werden.

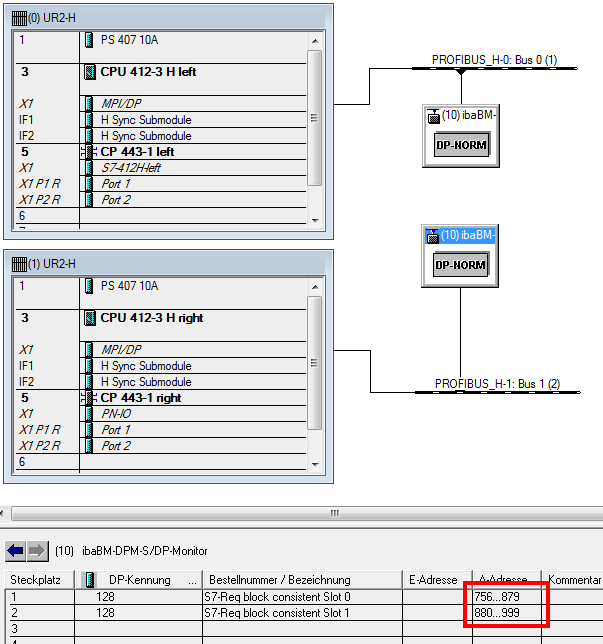

Die nachfolgende Abbildung zeigt eine beispielhafte Hardware-Konfiguration für ein redundantes System.

Projektieren Sie beide projektierten Slaves mit identischen Busadressen. Die I/O-Adressbereiche sind jedoch unterschiedlich. Verwenden Sie die Module "S7-Req block consistent Slot 0 / Slot 1".

Die nachfolgende Abbildung zeigt die Slave-I/O-Adressen für Bus 0.

Die nachfolgende Abbildung zeigt die Slave-I/O-Adressen für Bus 1.
