Mit dem Modul S7 Request Decoder können Sie bis zu 1024 Digitalsignale erfassen, die in Form von max. 64 Wörtern (16 Bit) gesendet werden. Dieser Modultyp eignet sich daher besonders für Anwendungen, bei denen sehr viele Digitalsignale erfasst werden müssen und die max. 1024 direkt adressierbaren Digitalwerte des ibaBM-DP nicht ausreichen.

Projektieren Sie für jedes Modul einen separaten PROFIBUS-Slave und Request-Block-Aufruf.

Register Allgemein

Für weitere Informationen zur Moduleinstellung siehe Allgemeine Moduleinstellungen, und Allgemeine Moduleinstellungen .

Verbindungskonfiguration

Die Verbindung des Moduls S7 Request Decoder konfigurieren Sie auf die gleiche Weise wie die Verbindung für ein S7-Request-Modul, siehe Verbindungseinstellungen .
Register Digital

Die Deklaration der Digitalsignale erfolgt auf zwei Ebenen.

  • Definieren Sie zunächst die Wörter (Quellsignale), welche für die Digitalsignale (Bits) aufgeschlüsselt werden.

    Die Wörter können Sie direkt als Basis-Signale für die Dekodierung über absolute S7-Operanden eintragen. Es sind nur Wort-Operanden (z. B. PEW, MW, DBW) erlaubt.

    Ebenso können Sie S7-Symbole durch das Erzeugen von Adressbüchern verwenden. Für weitere Informationen siehe Auswahl über die symbolischen Operandenadressen. Die im S7 CFC- und Symbol-Browser ausgewählten Signale werden übernommen und die Spalten Name, S7 Symbol, S7 Operand und Datentyp automatisch ausgefüllt.

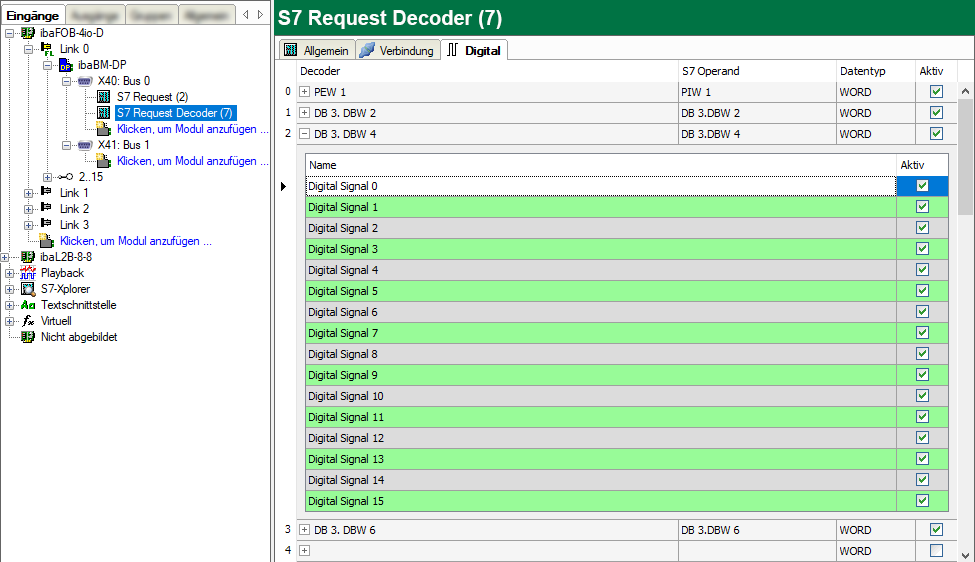

  • Jedes Wort (Quellsignal) können Sie über den Button <+> öffnen, um die Liste der zugehörigen Digitalsignalen anzuzeigen.

    Definieren Sie danach die einzelnen Digitalsignale (Bits) des Wortes.

Die einzelnen Spalten der Signaltabelle haben folgende Bedeutungen.

Quellsignal

Decoder

Tragen Sie einen Namen für das Quellsignal ein.

S7 Operand/S7 Symbol

Tragen Sie den S7 Operand und ggf. das S7 Symbol ein, dem das Signal zugeordnet ist.

Datentyp

Geben Sie den Datentyp des Signals an. Der Datentyp bestimmt auch die Anzahl der Digitalsignale. ibaPDA leitet den möglichen Datentyp automatisch vom S7-Operand bzw. S7-Symbol ab.

Aktiv

Wenn Sie das Quellsignal aktivieren, wird es mit allen Digitalsignalen erfasst. Sie können einzelne Digitalsignale abwählen.

Einzelne Digitalsignale (Bits)

Name

Tragen Sie einen Namen für die einzelnen Digitalsignale ein.

Aktiv

Wenn Sie das Digitalsignal aktivieren, wird das Signal erfasst und auch in der Prüfung der Anzahl der lizenzierten Signale berücksichtigt.
