Beim DP-Request erfolgt die Anforderung der Messwerte (Request-Handshake) nicht über den PROFIBUS, sondern über eine separate Verbindung.

Je nach vorhandener Hardware und Software stehen verschiedene Zugangspunkte zur Auswahl, über welche die Anforderung erfolgen kann:

  • TCP/IP: Die Verbindung zur SIMATIC S7 wird über eine integrierte PN-Schnittstelle der S7-CPU oder entsprechende CP-Baugruppen in der SPS und der Standard-Netzwerkschnittstelle des Rechners hergestellt. Es ist keine weitere Siemens-Software für die Verbindung erforderlich.

  • PC/CP: Hinter dieser Bezeichnung verbergen sich verschiedene Zugangspunkte, die SIMATIC-spezifisch sind. Im Gegensatz zur TCP/IP-Verbindung ist allen Verbindungsarten der Gruppe PC/CP gemeinsam, dass auf dem Rechner die SIMATIC-Kommunikationssoftware mit den entsprechenden Freischaltungen installiert sein muss.

    • MPI, PROFIBUS: Die Verbindung zur SIMATIC S7 wird über die MPI- bzw. PROFIBUS-Schnittstelle des Rechners hergestellt, z. B. mit der PCI-Karte CP5611 oder dem MPI-Adapter für USB-Schnittstellen oder serieller PC-Schnittstelle.

    • TCP/IP, ISO: Hier wird entweder die Standard-Netzwerkschnittstelle des Rechners oder eine geeignete Schnittstellenkarte für die Verbindung zur S7 verwendet.

Systemintegration mit ibaBM-DPM-S

Die Übertragung der Messdaten erfolgt über PROFIBUS DP an das ibaBM-DPM-S-Gerät.

Sie benötigen insgesamt folgende Verbindungen:

  • Onlineverbindung zwischen ibaPDA und S7-CPU (TCP/IP, MPI oder DP)

  • Onlineverbindung zwischen ibaPDA und ibaBM-DPM-S (TCP/IP über Ethernet oder USB)

  • Lichtwellenleiterverbindung zwischen ibaPDA/ibaFOB-io-D und ibaBM-DPM-S

  • PROFIBUS-Verbindung zwischen ibaBM-DPM-S und S7 PROFIBUS-Master

In der Standardausführung können Sie maximal 8 Verbindungen pro Gerät konfigurieren, d. h. 8 PROFIBUS-Slaves. Pro Slave ist die Übertragung von max. 244 Byte Daten möglich.

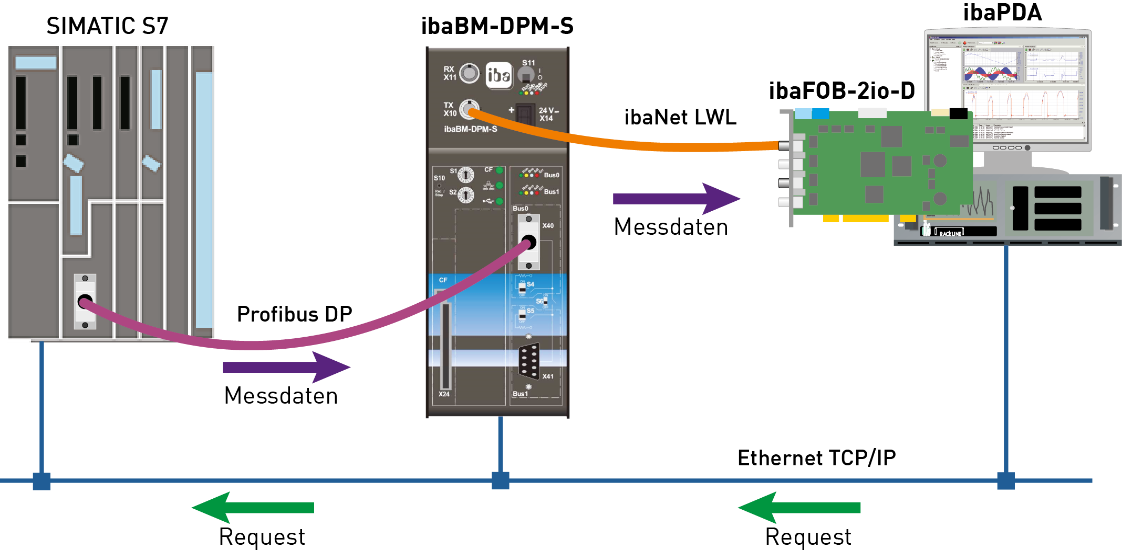

Die folgende Darstellung zeigt die Variante mit einer TCP/IP-Onlineverbindung zwischen ibaPDA und S7-CPU.

Informationen zu Anwendungsbeispielen finden Sie in Kapitel Anwendungsbeispiele.
