Wenn alle Systemvoraussetzungen erfüllt sind, bietet ibaPDA im Schnittstellenbaum des I/O-Managers die Schnittstelle ibaNet-E an.
Andere Dokumentation |
|
|---|---|
 |
Detaillierte Informationen zur Schnittstelle ibaNet-E finden Sie im zugehörigen Schnittstellenhandbuch. |
ibaNet-E konfigurieren
-

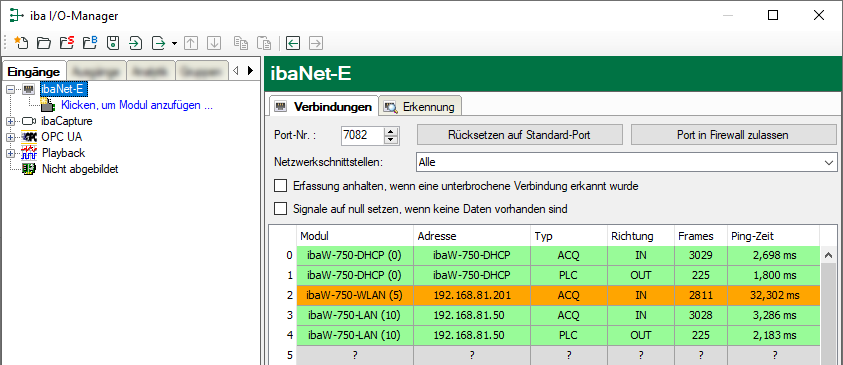

Starten Sie den ibaPDA Client und öffnen Sie den I/O-Manager.
-
Klicken Sie auf den blauen Befehl Klicken, um Modul anzufügen, der sich unter der Schnittstelle befindet.
Wählen Sie im Dialogfenster ein S7-Request-Modul aus und vergeben Sie bei Bedarf einen Namen über das Eingabefeld. Bestätigen Sie Ihre Auswahl mit <OK>.
-
S7 Request (zum Erfassen von Analogsignalen und Digitalsignalen)
-
S7 Request Decoder (zum Erfassen von bis zu 32000 Digitalen Signalen)
-
-
Nehmen Sie die erforderlichen Moduleinstellungen und Konfiguration der Signale vor, wie in den folgenden Kapiteln beschrieben.
Bei allen Request-Modulen sind die Register Allgemein und Verbindung identisch. Die Request-Module unterscheiden sich nur bei den Registern Analog bzw. Digital.
-
Wenn Sie die Konfiguration beendet haben, klicken Sie auf <Übernehmen> oder <OK>, um die neue Konfiguration ins Gerät zu übertragen und die Datenerfassung mit ibaPDA zu starten.
