Request-S7 für ibaNet-E können Sie in folgenden Systemkonfigurationen projektieren.

Voraussetzung für die Nutzung von Request-S7 über ibaNet-E ist eine Lizenz für ibaPDA-Interface-ibaNet-E (Art.-Nr. 31.001006).

Beim ibaNet-E-Request erfolgt die Anforderung der Messwerte (Request-Handshake) über eine separate TCP/IP-Verbindung.

Je nach vorhandener Hardware und Software stehen verschiedene Zugangspunkte zur Auswahl, über welche die Anforderung erfolgen kann:

• TCP/IP: Die Verbindung zur SIMATIC S7 wird über eine integrierte PN-Schnittstelle der S7-CPU oder entsprechende CP-Baugruppen in der SPS und der Standard-Netzwerkschnittstelle des Rechners hergestellt. Es ist keine weitere Siemens-Software für die Verbindung erforderlich.

• PC/CP: Hinter dieser Bezeichnung verbergen sich verschiedene Zugangspunkte, die SIMATIC-spezifisch sind. Im Gegensatz zur TCP/IP-Verbindung ist allen Verbindungsarten der Gruppe PC/CP gemeinsam, dass auf dem Rechner die SIMATIC-Kommunikationssoftware mit den entsprechenden Freischaltungen installiert sein muss.

  • MPI, PROFIBUS: Die Verbindung zur SIMATIC S7 wird über die MPI- bzw. PROFIBUS-Schnittstelle des Rechners hergestellt, z. B. mit der PCI-Karte CP5611 oder dem MPI-Adapter für USB-Schnittstellen oder serieller PC-Schnittstelle.

  • TCP/IP, ISO: Hier wird entweder die Standard-Netzwerkschnittstelle des Rechners oder eine geeignete Schnittstellenkarte für die Verbindung zur S7 verwendet.

• TCP/IP S7-1x00: Die Verbindung zu einer SIMATIC S7-1500 wird über eine integrierte PN-Schnittstelle der S7-CPU oder entsprechende CP-Baugruppen in der SPS und der Standard-Netzwerkschnittstelle des Rechners hergestellt. Es ist keine weitere Siemens-Software für die Verbindung erforderlich.

Pro konfiguriertem Modul ist eine Übertragung von max. 1446 Byte Daten möglich.

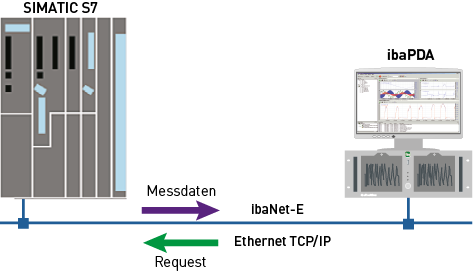

Die folgende Abbildung zeigt die Systemtopologie für ein S7-Request über ibaNet-E.

Andere Dokumentation
	Detaillierte Informationen zu ibaPDA-interface-ibaNet-E finden Sie im Schnittstellenhandbuch.
