Im Folgenden wird für ibaNet-E die Projektierung der Request-Blöcke in TIA Portal STEP 7 beschrieben.
Für jedes Request-Modul
-
Kopieren Sie aus der iba S7-Bibliothek folgende Bausteine in den Bausteinordner Ihres STEP7-Projekts, siehe iba S7-Bibliothek. Je Request-Modul (Verbindung) in ibaPDA muss ein Satz Request-Blöcke aufgerufen werden.
-
ibaREQsym_M, siehe ibaREQsym_M
-
ibaREQsym_NetE, siehe ibaREQsym_NetE
-
ibaREQsym_DB_PDA
-
ibaREQsym-Interface (PLC-Datentyp)
Hinweis
Verwenden Sie nur Request-Blöcke aus der aktuellen iba S7-Bibliothek!
Request-Blöcke aus Anwendungsbeispielen können veraltet sein und daher zu Fehlern führen.
-
-

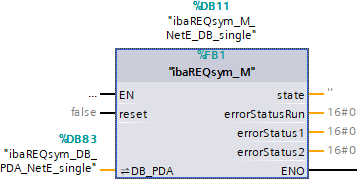

ibaREQsym_M aufrufen.
-
ibaREQsym_NetE innerhalb eines Weckalarm-OB (OB3x) aufrufen.
Für jedes weitere Request-Modul
-
Im Bausteinordner muss für jedes Request-Modul ein Datenbaustein ibaREQsym_DB_PDA vorhanden sein. Kopieren Sie den Datenbaustein und vergeben Sie eine neue eindeutige DB-Nummer.
-
Im Kontext eines Weckalarm-OB (OB3x) muss für jedes Request-Modul ein weiterer Aufruf des ibaREQsym_M und des ibaREQsym_NetE mit den neuen DB-Nummern erfolgen.
-
Beachten Sie, dass alle Instanz-Datenbausteine eindeutig sind und dass die Werte für den Parameter connectionId eindeutig vergeben sind.
Abschluss
-
Laden Sie alle Bausteine in die S7-CPU und starten Sie die S7-CPU neu.
