Im Folgenden wird für ibaNet-E die Projektierung der Request-Blöcke in TIA Portal STEP 7 beschrieben.
Für jedes Request-Modul
-
Kopieren Sie aus der iba S7-Bibliothek folgende Bausteine in den Bausteinordner Ihres STEP7-Projekts, siehe iba S7-Bibliothek. Je Request-Modul (Verbindung) in ibaPDA muss ein Satz Request-Blöcke aufgerufen werden.
-
ibaREQ_M (FB1400), siehe ibaREQ_M (FB1400)
-
ibaREQ_NetE-Buffer (FB1408), siehe ibaREQ_NetE-Buffer (FB1408)
-
ibaREQ_NetE-Send (FB1409), siehe ibaREQ_NetE-Send (FB1409)
-
ibaREQ_UDPact (FB1410), siehe ibaREQ_UDPact (FB1410)
-
ibaREQ_DB_NetE, ibaREQ_DB-Interface (PLC-Datentyp)
-
ibaREQ_NetE-Bufferdata (PLC-Datentyp)
Hinweis
Verwenden Sie nur Request-Blöcke aus der aktuellen iba S7-Bibliothek!
Request-Blöcke aus Anwendungsbeispielen können veraltet sein und daher zu Fehlern führen.
Hinweis
Die Request-Blöcke unterstützen keinen Aufruf als Multiinstanz.
-
-

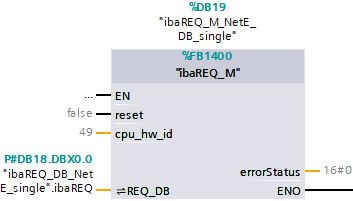

ibaREQ_M (FB1400) vorzugsweise innerhalb des OB1 aufrufen.
-

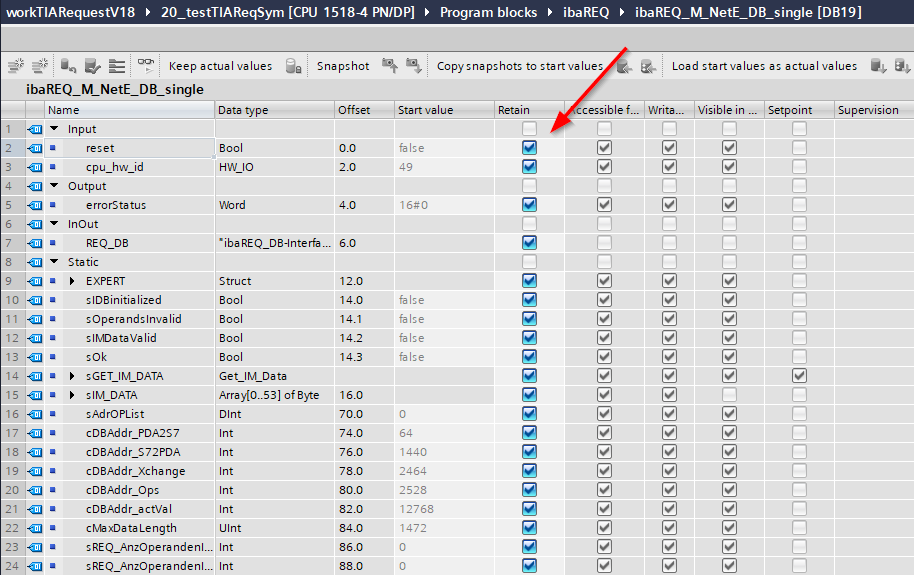

Aktivieren Sie die Option Remanenz für den gesamten soeben angelegten Instanz-Datenbaustein.
-

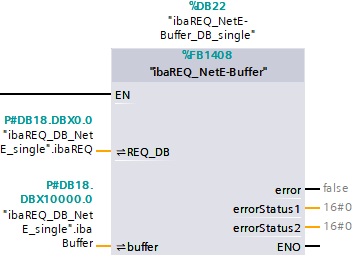

ibaREQ_NetE-Buffer (FB1408) innerhalb eines Weckalarm-OB (OB3x) aufrufen.
-

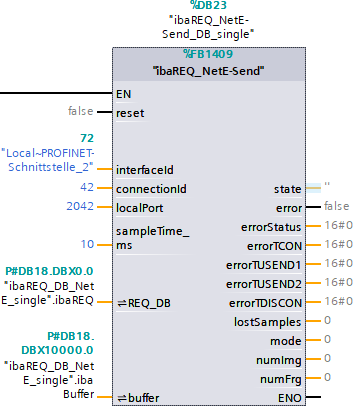

ibaREQ_NetE-Send (FB1409) vorzugsweise innerhalb des OB1 aufrufen.
Für jedes weitere Request-Modul
-
Im Bausteinordner muss für jedes Request-Modul ein Datenbaustein ibaREQ_DB vorhanden sein. Kopieren Sie den Datenbaustein und vergeben Sie eine neue eindeutige DB-Nummer.
-
Im Kontext des OB1 muss für jedes Request-Modul ein weiterer Aufruf des ibaREQ_M (FB1400) mit den neuen DB-Nummern erfolgen.
-
Im Kontext eines Weckalarm-OB (OB3x) muss für jedes Request-Modul ein weiterer Aufruf des ibaREQ_NetE-Buffer (FB1408) mit den neuen DB-Nummern erfolgen.
-
Im Kontext des OB1 muss für jedes Request-Modul ein weiterer Aufruf ibaREQ_NetE-Send (FB1409) mit den neuen DB-Nummern erfolgen.
-
Beachten Sie, dass alle Instanz-Datenbausteine eindeutig sind und dass die Werte für den Parameter connectionId eindeutig vergeben sind.
Abschluss
-
Laden Sie alle Bausteine in die S7-CPU und starten Sie die S7-CPU neu.
