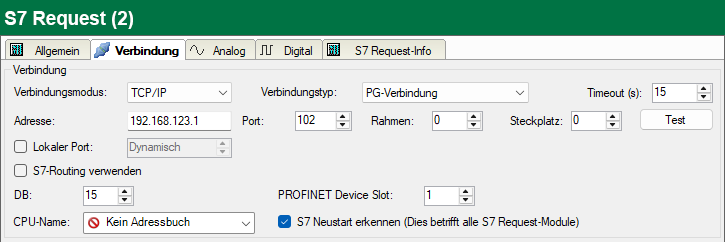

Verbindungsmodus TCP/IP

Verbindungstyp

Auswahl des Verbindungstyps PG, OP oder sonstige Verbindung.(Der Verbindungsmodus beeinflusst, welcher Typ von Verbindungsressource auf der CPU belegt wird.)

Timeout

Setzen Sie einen Wert für die Wartezeit (Timeout) in Sekunden bei Verbindungsaufbau und Lesezugriffen. Ein Überschreiten der hier eingestellten Zeit führt dazu, dass ibaPDA die Steuerung für nicht erreichbar bzw. nicht antwortend erklärt.

Adresse

IP-Adresse der Steuerung

Port

Nummer des Ziel-Ports auf der Steuerung (Destination port)

Hinweis
	Für die Kommunikation mit der CPU muss im Zielsystem der hier eingestellte Port freigegeben sein. Falls der Datenverkehr über eine externe Firewall läuft, dann müssen Sie den eingestellten Port auch in dieser Firewall freigeben.

Rahmen

Nummer des Baugruppenrahmens der Steuerung (Standard: 0)

Steckplatz

Nummer des Steckplatzes der Steuerung im Baugruppenrahmen (Verwenden Sie bei S7-1500 CPUs "0".)

Lokaler Port

Standardmäßig vergibt Windows den lokalen TCP‑Port für S7‑Verbindungen dynamisch. Sie können hier einen statischen Port festlegen, wenn erforderlich.

S7-Routing verwenden

Wenn die S7-CPU und der ibaPDA-Rechner nicht im selben Netz sind, sondern nur über ein Gateway miteinander kommunizieren können, das S7-Routing unterstützt, dann aktivieren Sie diese Option. Ein solches Gateway kann z. B.  ein IE/PB Link sein, über den eine S7-CPU ohne Ethernet-Anschluss erreichbar ist.

Zwei zusätzliche Eingabefelder erscheinen:

• Adresse des Geräts mit Gateway-Funktion: Adresse des Gateways eingeben.

• S7-Subnetz-ID des Zielnetzes: Subnetz-ID aus STEP 7 NetPro oder TIA Portal eingeben.

Weitere Informationen zu S7-Routing siehe S7-Routing.

DB

Nummer des Datenbausteins, der als ibaPDA-Kommunikationsschnittstelle genutzt wird (ibaREQ_DB).

PROFINET Device Slot oder PROFIBUS-Slave-Nummer (nicht für ibaNet-E)

• PROFINET: Nummer des genutzten Slots von ibaBM-PN

• PROFIBUS: Dem Modul zugeordnete PROFIBUS-Slave-Adresse. Wenn Sie den Eintrag im Register Verbindung ändern, ändert sich der Eintrag im Register Allgemein entsprechend und umgekehrt.

CPU-Name

Auswahl des verknüpften Adressbuchs

S7 Neustart erkennen

Die aktuelle Request-Konfiguration wird in einem Datenbaustein in der CPU gespeichert. Wird dieser gelöscht oder überschrieben, z. B. durch ein Laden des Offline-Programms oder durch einen Kaltstart, dann erkennt ibaPDA bei aktivierter Option S7 Neustart erkennen dies und startet die Datenerfassung neu. Hierbei werden die Konfigurationsdaten erneut übertragen. Ein CPU-Warmstart ist hiervon nicht betroffen.

<Test>

ibaPDA testet die Verbindung zur CPU und zeigt verfügbare Diagnosedaten an.
