Wählen Sie dieses Modul zum Anbinden einer der folgenden LOGO!-Steuerungen:

  • SIMATIC LOGO! 0BA7

  • SIMATIC LOGO! 0BA8

Dieses Modul stellt eine Verbindung über die Standard-Netzwerkschnittstelle des Rechners oder eine zusätzliche Schnittstellenkarte her.

ibaPDA unterstützt folgende Steuerungen, Verbindungsmodi und Auswahlmethoden:

Steuerung

Verbindungsmodus und Signalauswahl

TCP/IP

PC/CP

TCP/IP S7-1x00

ABS

SYM

CFC

ABS

SYM

CFC

ABS

SYM

CFC

LOGO!

X

-

-

-

-

-

-

-

-

Erklärung: ABSolutadresse, SYMbolisch, CFC-Konnektor

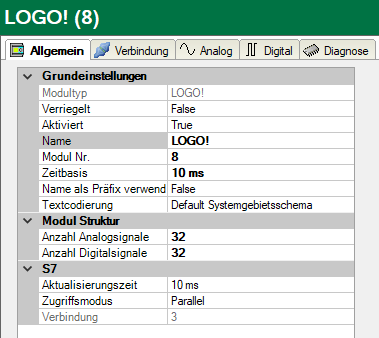

Für weitere Informationen zur Moduleinstellung siehe Allgemeine Moduleinstellungen.

Verbindungskonfiguration

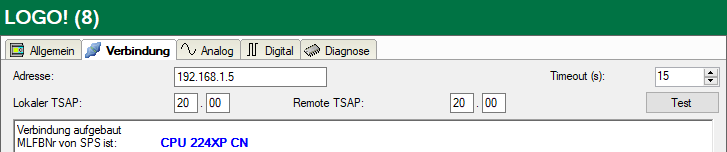

Im Register Verbindung tragen Sie die IP-Adresse der LOGO! in das Feld Adresse ein sowie die in der LOGO! projektierten Lokalen TSAP und Remote TSAP (siehe Konfiguration LOGO!). Klicken Sie auf den Button <Test>.

ibaPDA baut dann eine Verbindung auf und zeigt die gefundene LOGO! an.

Bei Anbindung einer LOGO! 0BA8 verwenden Sie bitte "01.00" als lokalen TSAP und remote TSAP.

Über den Variablenspeicher (VM) können Sie auf alle Adressbereiche einer LOGO! zugreifen. Als Schnittstelle für die S7-Kommunikation dient der VM als lokaler Kommunikationspuffer für den Datenaustausch über eine Verbindungskonfiguration oder Datenübertragungskonfiguration.

Bei Anbindung einer LOGO! 0BA7 wird der Variablenspeicherbereich ebenfalls auf den DB1 gemappt. Sie können daher mit S7-Adressen (siehe Tabelle unten) auf die Variablen zugreifen. Sie können auch mit direkter Adressierung auf Merkerbits, Eingangsbits und Ausgangsbits einer LOGO! zugreifen.

Übersicht Variablenbereiche (VM) LOGO! 0BA7

Blocktyp

Adress- bereich

VM-Adresse

S7-Adresse

Direkte Adresse

Digitaleingang

I1 – I24

923 – 925

DB1.DBX923.0 – 925.7

E0.0 – E2.7

Analogeingang

AI1 – AI8

926 – 941

DB1.DBW926 – 940

-

Digitalausgang

Q1 – Q16

942 – 943

DB1.DBX942.0 – 943.7

A0.0 – A1.7

Analogausgang

AQ1 – AQ2

944 – 947

DB1.DBW944 – 946

-

Digitalmerker

M1 – M27

948 – 951

DB1.DBX948.0 – 951.2

M0.0 – M3.2

Analogmerker

AM1 – AM16

952 – 983

DB1.DBW952 – 983

-

Übersicht Variablenbereiche (VM) LOGO! 0BA8

Blocktyp

Adress- bereich

VM-Adresse

S7-Adresse

Direkte Adresse

Digitaleingang

I

1024 – 1031

DB1.DBX1024.0 – 1032.7

E0.0 – E7.7

Analogeingang

AI

1032 – 1063

DB1.DBW1032 – 1062

-

Digitalausgang

Q

1064 – 1071

DB1.DBX1064.0 – 1071.7

A0.0 – A7.7

Analogausgang

AQ

1072 – 1103

DB1.DBW1072 – 1102

-

Digitalmerker

M

1104 – 1117

DB1.DBX1104.0 – 1117.7

M0.0 – M13.7

Analogmerker

AM

1118 – 1245

DB1.DBW1118 – 1244

-

Netzwerkeingang

NI

1246 – 1261

-

-

Analoger Netzwerkeingang

NAI

1262 – 1389

-

-

Netzwerkausgang

NQ

1390 – 1405

-

-

Analoger Netzwerkausgang

NAQ

1406 – 1469

-

-
