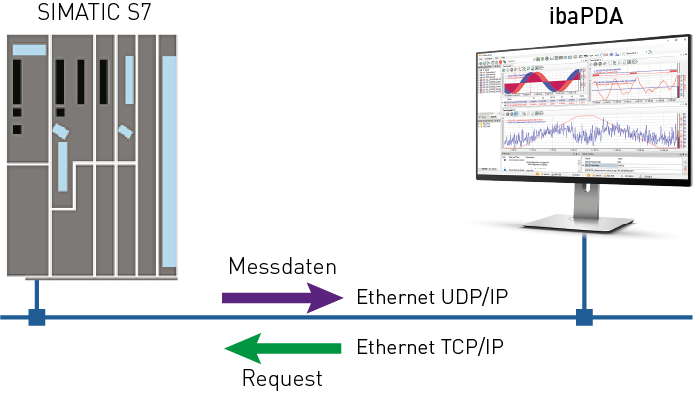

Die Schnittstelle ibaPDA-Request-S7-UDP ist geeignet für Messdatenerfassung mit wahlfreiem Zugriff über Standard-Netzwerkkarten per UDP. Die Messdaten werden hierbei aktiv aus der Steuerung zu ibaPDA gesendet. Hierzu ist die Einbindung mehrerer Request-Blöcke im S7-Programm je Verbindung erforderlich. Diese Request-Blöcke dienen dazu, die vom Benutzer innerhalb von ibaPDA ausgewählten S7-Operanden/Symbole an ibaPDA zu senden. Dabei ist bei Änderungen der Signalauswahl keine Änderung im S7-Programm erforderlich.

Die Auswahl der zu messenden Signale erfolgt entweder anhand der absoluten Operandenadresse oder anhand des symbolischen Namens mit Unterstützung durch den ibaPDA-Adressbuch-Browser. Dieser ermöglicht den Zugriff auf alle definierten Symbole des angebundenen STEP 7-Projektes.

Für S7-1500-Steuerungen können Sie optimierte Datenbausteine verwenden. Signale innerhalb dieser Datenbausteine können nur über ihren symbolischen Namen und nicht über die Adresse oder den Operand angesprochen werden. Für CPUs mit Firmware V3 oder höher besteht die Möglichkeit auch auf diese Daten mit speziellen Request-Blöcken zuzugreifen.

Auf SIMATIC S7-Seite können Sie sowohl eine auf der CPU integrierte PROFINET-Schnittstelle nutzen oder auch einen zusätzlich vorhandenen Ethernet-fähiger Kommunikationsprozessor (z. B. CP343-1, CPU343-1 LEAN, CP443-1, …). Der erreichbare Datendurchsatz hängt, neben vielen anderen Faktoren, auch maßgeblich von der Wahl der Schnittstelle ab. Grundsätzlich sind auf der CPU integrierte Schnittstellen performanter als Kommunikationsprozessoren, da bei diesen die Anbindung über den Baugruppenrückwandbus einen Performance-Engpass darstellt. Insbesondere bei Baugruppen der S7-300-Familie ist mit erheblichen Einbußen zu rechnen. Detaillierte Informationen hierzu finden Sie in den einschlägigen Siemens Geräte- und System-Handbüchern.
