Sie benötigen folgende Bausteine:
-
ibaREQ_M (FB140), siehe ibaREQ_M (FB140)
-
ibaREQ_UDPact (FB145), siehe ibaREQ_UDPact (FB145)
-
ibaREQ_UDPint (FB146), siehe ibaREQ_UDPint (FB146)
-
ibaREQ_DB (DB15)
-
ibaUDT_UDPact (UDT145)
Hinweis |
|
|---|---|
 |
Verwenden Sie nur Request-Blöcke aus der aktuellen iba S7-Bibliothek! Request-Blöcke aus Anwendungsbeispielen können veraltet sein und daher zu Fehlern führen. |
Für jedes Request-Modul
-

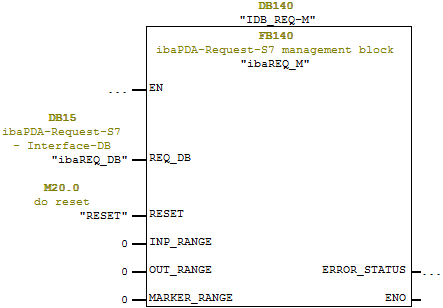

ibaREQ_M (FB140) vorzugsweise innerhalb des OB1 aufrufen.
-

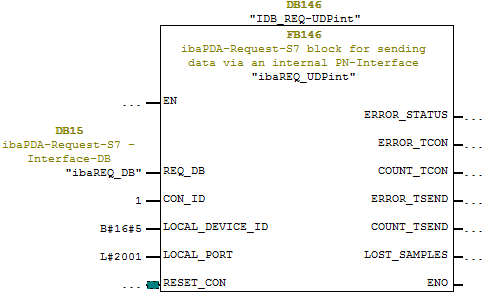

ibaREQ_UDPint (FB146) vorzugsweise innerhalb eines Weckalarm-OB (OB3x) aufrufen.
Für jedes weitere Request-Modul
-
Im Bausteinordner muss für jedes Request-Modul ein Datenbaustein ibaREQ_DB (DB15) vorhanden sein. Kopieren Sie den Datenbaustein und vergeben Sie eine neue eindeutige DB-Nummer.
-
Innerhalb des OB1 muss für jedes Request-Modul ein weiterer Aufruf des ibaREQ_M (FB140) mit der neuen DB-Nummer (Eingang REQ_DB) erfolgen.
-
Innerhalb eines Weckalarm-OB (OB3x) muss für jedes Request-Modul ein weiterer Aufruf des ibaREQ_UDPint (FB146) mit der neuen DB-Nummer (Eingang REQ_DB) erfolgen.
-
Beachten Sie, dass alle Instanz-Datenbausteine eindeutig sind und dass die Werte für die Parameter CON_ID und LOCAL_PORT eindeutig vergeben sind.
Abschluss
-
Laden Sie alle Bausteine in die S7-CPU und starten Sie die S7-CPU neu.
