Projektierung in STEP 7 mit der iba-Baustein-Familie ibaREQsym

Für jedes Request-Modul

1. Kopieren Sie aus der iba S7-Bibliothek die benötigten Bausteine in den Bausteinordner Ihres STEP 7-Projekts, siehe iba S7-Bibliothek.

   • ibaREQsym_M, siehe ibaREQsym_M

   • ibaREQsym_UDP, siehe ibaREQsym_UDP

   • ibaREQsym_DB_PDA

   • ibaREQsym-Interface (PLC-Datentyp)

   Hinweis
   	Verwenden Sie nur Request-Blöcke aus der aktuellen iba S7-Bibliothek! Request-Blöcke aus Anwendungsbeispielen können veraltet sein und daher zu Fehlern führen.

   Hinweis
   	Die Request-Blöcke unterstützen keinen Aufruf als Multiinstanz.

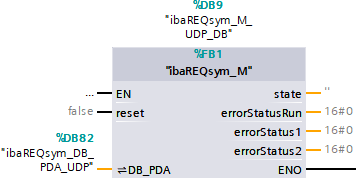

2. ibaREQsym_M vorzugsweise innerhalb des OB1 aufrufen.

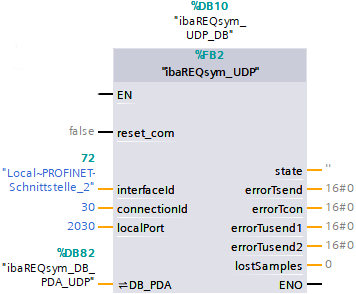

3. ibaREQsym_UDP vorzugsweise innerhalb eines Weckalarm-OB (OB3x) aufrufen.









Für jedes weitere Request-Modul

• Im Bausteinordner muss für jedes Request-Modul ein Datenbaustein ibaREQsym_DB_PDA vorhanden sein. Kopieren Sie den Datenbaustein und vergeben Sie eine neue eindeutige DB-Nummer.

• Im Kontext des OB1 oder eines Weckalarm-OB (OB3x) muss für jedes Request-Modul ein weiterer Aufruf des ibaREQsym_M und des ibaREQsym_UDP mit den neuen DB-Nummern erfolgen.

• Beachten Sie, dass alle Instanz-Datenbausteine eindeutig sind und dass die Werte für die Parameter connectionId und localPort eindeutig vergeben sind.

Abschluss

• Laden Sie alle Bausteine in die S7-CPU und starten Sie die S7-CPU neu.
