Im Folgenden wird die Projektierung der Request-Blöcke in TIA Portal STEP 7 beschrieben.
Für jedes Request-Modul
-
Kopieren Sie aus der iba S7-Bibliothek die benötigten Bausteine in den Bausteinordner Ihres STEP 7-Projekts, siehe iba S7-Bibliothek.
-
ibaREQ3sym_M, siehe ibaREQ3sym_M
-
ibaREQ3sym_UDP, siehe ibaREQ3sym_UDP
-
ibaREQ3sym_DB_PDA
-
ibaREQ3sym-Interface (PLC-Datentyp)
Hinweis
Verwenden Sie nur Request-Blöcke aus der aktuellen iba S7-Bibliothek!
Request-Blöcke aus Anwendungsbeispielen können veraltet sein und daher zu Fehlern führen.
-
-

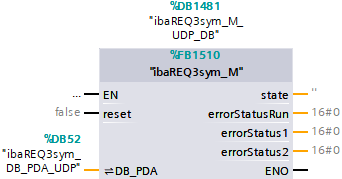

ibaREQ3sym_M vorzugsweise innerhalb des OB1 aufrufen.
-

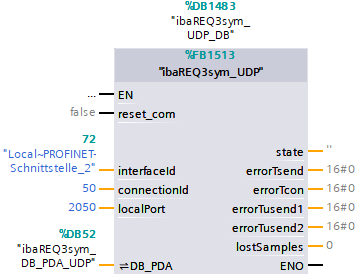

ibaREQ3sym_UDP vorzugsweise innerhalb eines Weckalarm-OB (OB3x) aufrufen.
Für jedes weitere Request-Modul
-
Im Bausteinordner muss für jedes Request-Modul ein Datenbaustein ibaREQ3sym_DB_PDA vorhanden sein. Kopieren Sie den Datenbaustein und vergeben Sie eine neue eindeutige DB-Nummer.
-
Für jedes Request-Modul muss ein weiterer Aufruf des ibaREQ3sym_M und des ibaREQ3sym_UDP mit den neuen DB-Nummern erfolgen.
-
Beachten Sie, dass alle Instanz-Datenbausteine eindeutig sind und dass die Werte für die Parameter connectionId und localPort eindeutig vergeben sind.
Abschluss
-
Laden Sie alle Bausteine in die S7-CPU und starten Sie die S7-CPU neu.
