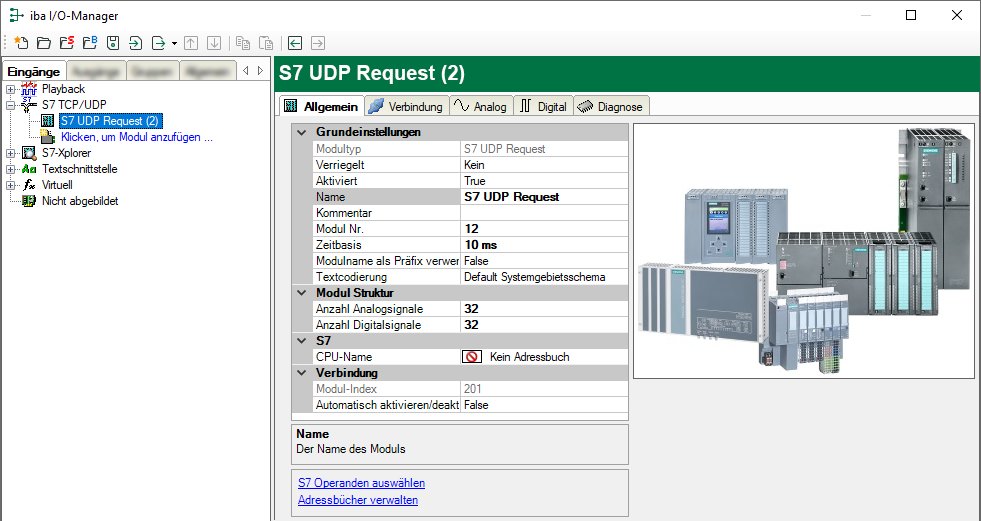

Um ein Modul zu konfigurieren, markieren Sie es in der Baumstruktur.
Alle Module haben die folgenden Einstellmöglichkeiten.
Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Modul Nr.
Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Textcodierung
Für eine korrekte Interpretation und Anzeige der empfangenen Textdaten bei Eingängen bzw. der zu sendenden Textdaten bei Ausgängen können Sie hier die Form der Textcodierung, d. h. die Codepage auswählen. Zur Auswahl stehen neben dem Default-Systemgebietsschema gem. der Windows-Systemeinstellung und UTF-8 Unicode auch alle anderen üblichen Codierungen.
Modul Struktur
Anzahl der Analogsignale/Digitalsignale
Stellen Sie die Anzahl der konfigurierbaren Analogsignale bzw. Digitalsignale in den Signaltabellen ein. Der Standardwert ist jeweils 32. Der Maximalwert beträgt 1024. Die Signaltabellen werden entsprechend angepasst.
S7
CPU-Name
Wählen Sie hier die S7-CPU aus, die mit diesem Modul verbunden ist. Wenn Sie eine S7-CPU einschl. des Adressbuchs auswählen, können Sie die Signale symbolisch auswählen. Ansonsten erfolgt die Signalauswahl über den S7-Operanden.
Die Voraussetzung dafür ist, dass bereits Adressbücher erzeugt wurden. Anderenfalls ist die Auswahlliste leer. Über Adressbuch erzeugen in der Auswahlliste gelangen Sie direkt zum Adressbuchgenerator, siehe Adressbücher offline aus S7-Projekt erzeugen.
Verbindung
Modulindex (nur Anzeige)
Interne Referenznummer des Moduls.
Automatisch aktivieren/deaktivieren
Bei TRUE wird die Erfassung gestartet, auch wenn keine Verbindung zu der S7-CPU aufgebaut werden kann. Das Modul wird deaktiviert. Während der Messung versucht ibaPDA sich mit der S7-CPU zu verbinden. Gelingt dies, wird die Erfassung neu gestartet. Bei FALSE wird die Erfassung nicht gestartet, falls keine Verbindung zur projektierten S7-CPU möglich ist.
