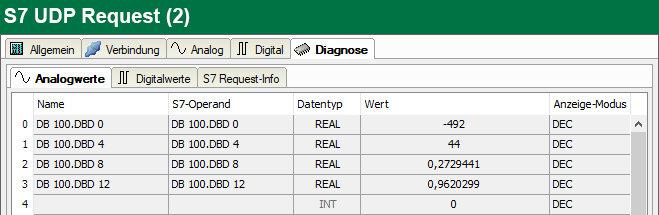

Im Register Diagnose in den Folgeregistern Analogwerte und Digitalwerte können Sie alle konfigurierten Operanden tabellarisch mit ihrem Datentyp und Istwert einsehen.

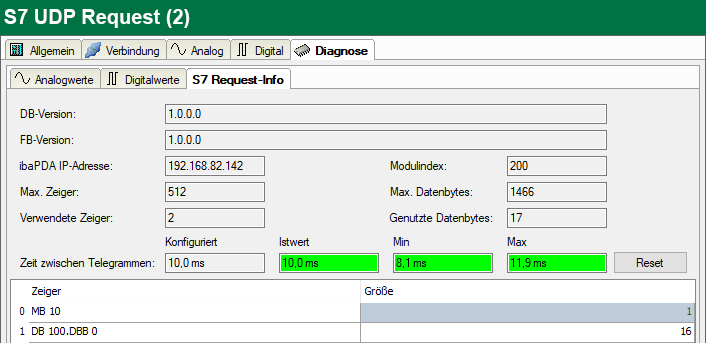

Im Folgeregister S7 Request-Info können Sie die an die S7-CPU gesendeten Daten und die zurückgemeldeten Daten sowie allgemeine Diagnosedaten einsehen.

DB-Version

Version des in der CPU verwendeten Datenbausteins

FB-Version

Version des in der CPU verwendeten Funktionsbaustein

ibaPDA IP-Adresse

An die S7-CPU gesendete IP-Adresse des ibaPDA-Rechners.

Modulindex

An die S7-CPU gesendeter Modulindex (siehe Kapitel Allgemeine Moduleinstellungen)

Max. Zeiger

Maximale Anzahl an verwendbaren Zeigern (abhängig von der Größe des Datenbausteins ibaREQ_DB).

Verwendete Zeiger

Aktuell verwendete Anzahl an Zeigern.

Max. Datenbytes

Maximale Größe der Nutzdaten in den Datentelegrammen an ibaPDA

Genutzte Datenbytes

Aktuell genutzte Bytes in den Nutzdaten der Datentelegramme

Zeit zwischen Telegrammen

konfiguriert: entspricht der Einstellung Zeitbasis im Register Allgemein aktuell: Zeit zwischen den beiden zuletzt erhaltenen Telegrammen Min: kürzeste Zeit Max: längste Zeit

Zusätzliche Informationen liefert die Hintergrundfarbe der Werte Aktuell, Min und Max:

Farbe	Bedeutung
Grün	Die Zeitspanne zwischen zwei Telegrammen ist kürzer als das doppelte der eingestellten Zeitbasis.
Orange	Die Zeitspanne zwischen zwei Telegrammen ist größer oder gleich als das doppelte der eingestellten Zeitbasis.

<Reset>

Rücksetzen der Min- und Max-Werte

Zeigertabelle

Aktuell angeforderte Datenzeiger mit Adresse und Länge

Zur Optimierung der Kommunikationsperformance werden Signale mit zusammenhängenden Adressen jeweils als ein Block (Zeiger) angefordert und übertragen.
