Die iba S7-Bibliothek für SIMATIC Manager ("ibaS7LibCLASSIC_Vx_y") ist geeignet für die Verwendung mit SIMATIC Manager V5.5 oder höher. Sie enthält die im Handbuch beschriebenen Request-Blöcke, welche für die Nutzung von ibaPDA-Request-S7-UDP erforderlich sind.
Sie finden die iba S7-Bibliothek als Archivdatei auf dem Datenträger "iba Software
& Manuals" in folgendem Verzeichnis:
\04_Libraries_and_Examples\10_Libraries\01_SIMATIC_S7\

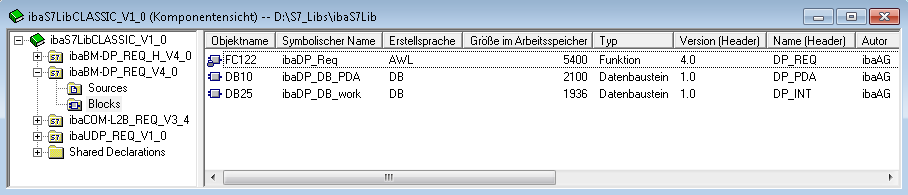

Enthalten sind folgende Bausteine:
|
iba-Anschaltung |
Bausteinname |
Bausteinnr. |
Bemerkung |
|---|---|---|---|
|
ibaBM-DP ibaBM-DPM-S |
ibaDP_Req |
FC122 |
|
|
ibaDP_DB_PDA |
DB10 |
||
|
ibaDP_DB_work |
DB25 |
||
|
ibaBM-DP ibaBM-DPM-S Redundanzmodus |
ibaDP_Req_H |
FC123 |
für S7-400H |
|
ibaDP_DB_PDA |
DB10 |
||
|
ibaDP_DB_work |
DB25 |
||
|
ibaBM-PN |
ibaREQ_M |
FB140 |
|
|
ibaREQ_PN |
FB141 |
||
|
ibaREQ_PNdev |
FB150 |
||
|
ibaREQ_DB |
DB15 |
||
|
ibaUDT_UDPact |
UDT145 |
||
|
ibaCom-L2B |
ibaL2B_Init |
FC111 |
ehemals FC23 und FC101 |
|
ibaL2B_Req |
FC112 |
ehemals FC22 und FC100 |
|
|
ibaL2B_Req_CP |
FC113 |
ehemals FC26 und FC102 nur nötig bei Verwendung eines CP342-5 anstelle des FC112 |
|
|
ibaL2B_DB_work |
DB22 |
||
|
ibaL2B_DB_Struct |
UDT22 |
||
|
ibaL2B_CP_SNDRCV |
DB10 |
nur nötig bei Verwendung eines CP342-5 |
|
|
ibaPDA-Interface-S7- TCP/UDP |
ibaREQ_M |
FB140 |
|
|
ibaREQ_UDPact |
FB145 |
||
|
ibaREQ_UDPint |
FB146 |
||
|
ibaREQ_UDPext3 |
FB147 |
||
|
ibaREQ_UDPext4 |
FB148 |
||
|
ibaREQ_DB |
DB15 |
||
|
ibaUDT_UDPact |
UDT145 |
