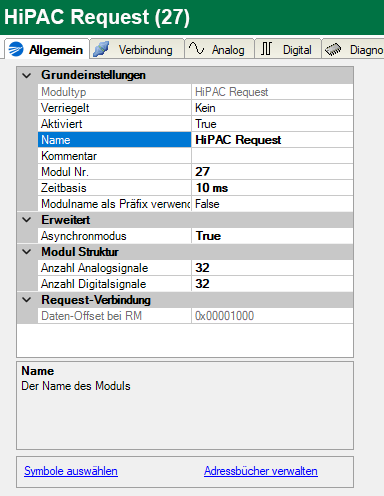

Im Register Allgemein können Sie die folgenden Einstellungen für das HiPAC Request-Modul mit Reflective Memory konfigurieren.
Grundeinstellungen, Modulstruktur
Die Grundeinstellungen und die Modulstruktur unter den Allgemeinen Einstellungen sind identisch zu UDP, siehe Kapitel Allgemeine Moduleinstellungen.
Erweitert
Asynchronmodus
Wenn Sie den Asynchronmodus aktivieren (True), dann werden die Daten außerhalb der Interrupt Service Routine (ISR) aus dem Kartenspeicher kopiert. Dieser Modus kann dazu verwendet werden, große Datenmengen mit einer langsameren Erfassungsrate als dem Interrupt zu messen.
Wenn Sie den Asynchronmodus deaktivieren, dann versucht ibaPDA die Daten innerhalb der ISR zu kopieren. Reicht die Zeit der ISR für die Datenmenge nicht aus, kommt es zu Datenverlust.
Request-Verbindung
Daten-Offset bei RM
Dies ist der Anfangsoffset im Reflective Memory, wo die Daten für dieses Modul geschrieben werden.
Der Wert dient nur zur Information und kann nicht verändert werden.
