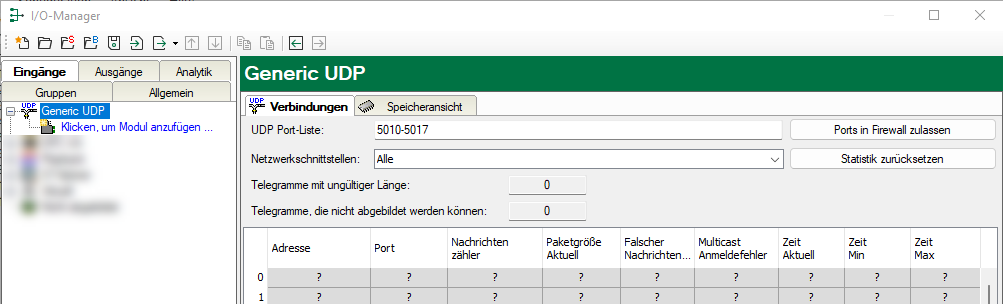

Voraussetzung für die Verwendung von UDP als Datenpfad ist die Schnittstelle ibaPDA-Interface-Generic-UDP. Bei Vorliegen aller Systemvoraussetzungen wird im Schnittstellenbaum die Schnittstelle Generic UDP angezeigt. HiPAC-Request ist ein Modul dieser Schnittstelle.

Die Schnittstelle selbst hat folgende Funktionen und Konfigurationsmöglichkeiten.

UDP Port-Liste

Ports auf denen ibaPDA auf ankommende UDP-Telegramme wartet

Sie können die Portnummern als Bereich oder als Aufzählung oder beides kombiniert eingeben. Geben Sie einen Bereich mit einem Bindestrich ein und trennen Sie nicht aufeinander folgende Portnummern durch Kommata. Standard ist der Bereich 5010-5017. Die Portnummer muss in dem Controller (siehe Konfigurieren des Controllers, in der Dokumentation ibaPDA-Interface-Generic-UDP) identisch verwendet werden.

Netzwerkschnittstellen

Mit dieser Drop-down-Liste können Sie bestimmen, welcher Netzwerkadapter des betreffenden Rechners für diese Schnittstelle verwendet wird. Nur auf den ausgewählten Netzwerkadaptern werden die Ports für die Kommunikation geöffnet. Falls auf einem Netzwerkadapter mehrere IP-Adressen konfiguriert sind, wird für all diese IP-Adressen ein Socket geöffnet. Damit die Schnittstellenkonfiguration validiert werden kann, muss mindestens ein Netzadapter ausgewählt sein. Wenn Sie die Auswahl kein treffen, wird bei der Validierung der I/O-Konfiguration eine Fehlermeldung angezeigt. Standardmäßig sind alle Netzwerkadapter ausgewählt.

<Port in Firewall zulassen>

Bei der Installation von ibaPDA werden die Standard-Portnummern der verwendeten Protokolle automatisch in der Firewall eingetragen. Wird die Portnummer verändert oder wurde das Interface nachträglich freigeschaltet, ist es notwendig, durch Klick auf diesen Button hier die Ports in der Firewall zuzulassen.
