Im Register Diagnose vom Multistation-Zweig im I/O-Manager erhalten Sie Informationen über die Verbindungen der einzelnen Teilnehmer untereinander.

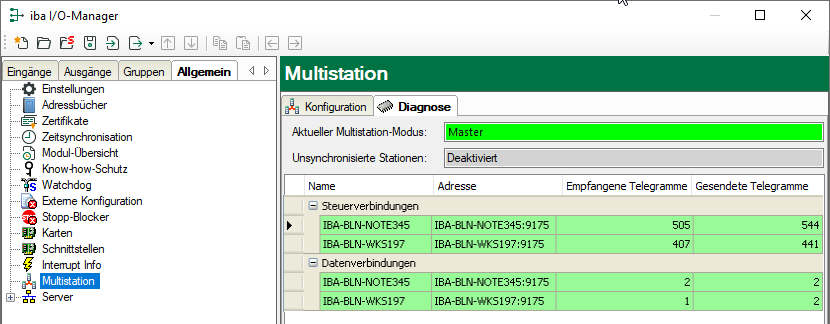

Diagnose auf Multistation-Master:

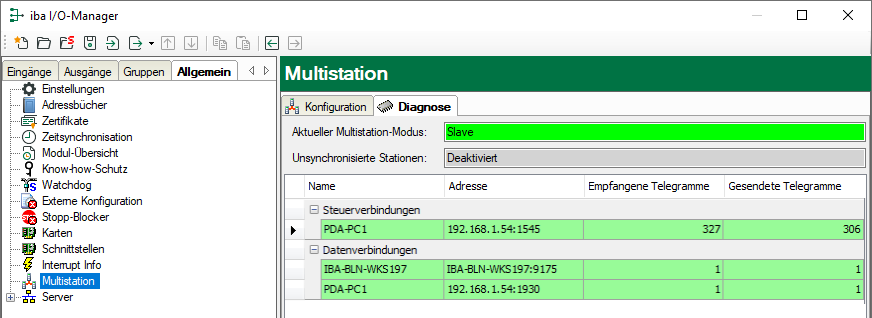

Diagnose auf synchronisiertem Slave:

Aktueller Multistation-Modus

Hier wird angezeigt, in welchem Modus sich der Teilnehmer befindet. Möglich sind "Master", "Synchronisierter Slave" (Slave), "Nicht synchronisierter Slave" (Slave ohne Master) oder "Stand-alone".

Tabelle

In der Tabelle werden die Netzwerkverbindungen zwischen den Teilnehmern (Steuer- und Datenverbindungen) angezeigt.

Das Beispiel in den beiden Abbildungen oben zeigt ein System, bestehend aus 3 Stationen. Der Master hat jeweils Steuer- und Datenverbindungen zu den beiden synchronisierten Slaves. Der synchronisierte Slave hat eine Steuerverbindung zum Master sowie jeweils eine Datenverbindung zum Master und zum anderen synchronisierten Slave.

Verbindungen mit nicht synchronisierten Slaves werden in einer eigenen Gruppe Nicht synchronisierte Verbindungen aufgelistet, wenn sie konfiguriert sind. Die Hintergrundfarbe der Zeilen mit nicht synchronisierten Verbindungen hat folgende Bedeutung:

• Grün: Über diese Verbindung werden aktiv Triggerereignisse ausgetauscht.

• Orange: Über diese Verbindung werden keine Triggerereignisse ausgetauscht, weil z. B. schon eine Datenverbindung zum selben Teilnehmer besteht, oder weil die Trigger-Pools in den Datenaufzeichnungen der anderen Teilnehmer nicht für die Reaktion auf Trigger vom lokalen Teilnehmer konfiguriert sind.
