ibaPDA-Systeme, die als "Nicht synchronisierter Slave" (Slave ohne Master) konfiguriert werden, können nur dann in einem Multistation-Verbund aufgenommen werden, wenn andere Teilnehmer (Master oder synchronisierte Slaves) die Kommunikation mit nicht synchronisierten Slaves unterstützen.

Informationen zur Konfiguration finden Sie in Multistation-Master konfigurieren und Synchronisierten Slave konfigurieren.

Da ein nicht synchronisierter Slave keine LWL-Verbindung zur Synchronisation hat, können nur der Multistation-Modus und die Kommunikation konfiguriert werden.

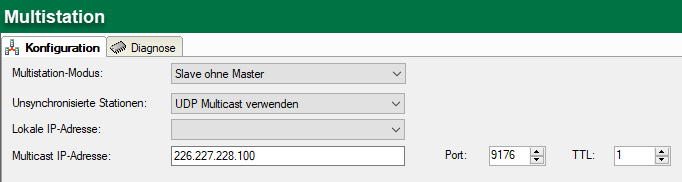

1. Wählen sie unter Multistation-Modus die Option "Nicht synchronisierter Slave" (Slave ohne Master).

2. Wählen Sie unter Nicht synchronisierte Systeme (Unsynchronisierte Stationen) das Kommunikationsprotokoll, das verwendet werden soll.

   Sie können zwischen UDP Multicast und UDP Unicast wählen.

   • Wählen Sie UDP Multicast, wenn Sie alle Teilnehmer im Netzwerk einbeziehen wollen.

   • Wählen Sie UDP Unicast, wenn Sie gezielt nur bestimmte Teilnehmer erreichen wollen.

3. Wenn Sie UDP Unicast verwenden, folgen Sie den Schritten unter Kommunikation über UDP Unicast konfigurieren.

4. Wenn Sie UDP Multicast verwenden, folgen Sie den Schritten Kommunikation über UDP Multicast konfigurieren.

Kommunikation über UDP Multicast konfigurieren

1. Wählen Sie zuerst im Feld Lokale IP-Adresse die Netzwerkkarte im lokalen ibaPDA-Server aus, die für die Kommunikation mit nicht synchronisierten Slaves genutzt werden soll.

   Die Auswahl treffen Sie anhand der IP-Adresse in der Auswahlliste, die alle konfigurierten IP-Adressen des ibaPDA-Servers enthält.

2. Stellen Sie bei Bedarf die Multicast IP-Adresse und die Portnummer ein, die die Stationen für den Austausch von Multicast-Nachrichten nutzen sollen.

   Alle Teilnehmer im Multistation-Verbund müssen die gleiche Portnummer verwenden.

3. Mit dem Parameter TTL (Time To Live) stellen Sie ein, über wie viele Router ein Multicast-Nachricht laufen kann. Idealerweise ist TTL = 1, d. h. auch die nicht-synchronisierten Slaves sind direkt mit dem Multistation-Netzwerk verbunden.

Kommunikation über UDP Unicast konfigurieren

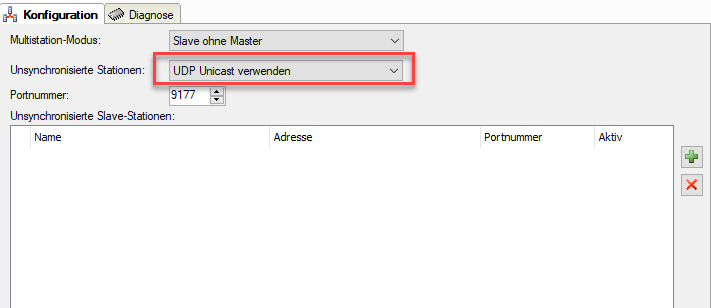

1. Ändern Sie bei Bedarf die Portnummer für UDP Unicast.

   Die Portnummer ist auf 9177 voreingestellt.

2. In der Tabelle Nicht synchronisierte Systeme (Unsynchronisierte Slave-Stationen) können Sie die gewünschten Teilnehmer hinzufügen, mit denen das lokale System kommunizieren soll.

   Das können nicht synchronisierte Slaves sein oder auch ibaPDA-Systeme, für die die Kommunikation mit nicht synchronisierten Slaves über UDP Unicast aktiviert wurde.
