Beispiel |
ibaPDA-Projekt |
SIMATIC TDC-Projekt |
|---|---|---|
|
Projekt |
ibaPDA_TDC_TCP-UDP_Vxx.zip |
TDC_TCP-UDP_Vxx.zip |
Hardware
|
Steckplatz |
Name |
Typ |
|
|---|---|---|---|
|
1 |
D01P01 |
CPU551 |
CPU |
|
15 |
D1500C |
CP51M1 |
Kommunikationsprozessor |
Software
-

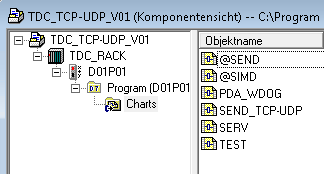

Im Plan TEST werden die Demosignale erzeugt.
-
Im Plan SEND_TCP-UDP werden die Daten an ibaPDA gesendet.
-
Im Plan PDA_WDOG wird das ibaPDA-Watchdog-Telegramm empfangen.
Kommunikationsparameter
-
Remote IP-Adresse (ibaPDA-PC): 192.168.80.203,
-
Remote Port (ibaPDA): 4171
-
Telegramm-Übersicht:
|
Lokaler Port in TDC |
Protokoll |
ibaPDA Modultyp |
Modulindex |
|---|---|---|---|
|
30000 |
TCP/IP |
Integer |
0 |
|
30001 |
TCP/IP |
Real |
100 |
|
30002 |
TCP/IP |
Allgemein |
200 |
|
30003 |
UDP |
Integer |
1 |
|
30004 |
UDP |
Real |
101 |
|
30005 |
UDP |
Allgemein |
201 |
|
30006 |
TCP/IP |
Watchdog |
- |
