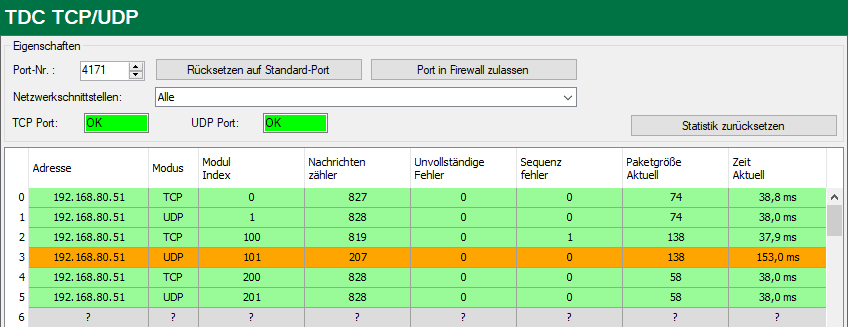

Nach Übernahme der Konfiguration zeigt Verbindungsübersicht alle Verbindungen an, sortiert nach Modulindex.

Die Hintergrundfarbe der Zeilen hat folgende Bedeutung:

Farbe

Bedeutung

Grün

Die Verbindung ist OK. Die ibaPDA-Modulzeitbasis ist gleich oder langsamer als der Telegrammzyklus. Der aktuelle Telegrammzyklus ist aus der Spalte Zeit Aktuell ersichtlich.

Orange

Die Verbindung ist OK, aber der Telegrammzyklus ist wesentlich langsamer als die ibaPDA-Modulzeitbasis. Es ist sinnvoll, die Modulzeitbasis an den Telegrammzyklus anzupassen.

Grau

Es ist keine Verbindung konfiguriert.

Wenn die Verbindungen nicht oder nur teilweise angezeigt werden, kann das folgende Ursachen haben:

  • SIMATIC TDC ist in Stopp

  • keine Ethernet-Verbindung zwischen ibaPDA-Rechner und dem SIMATIC CP51M1

  • Fehler in der Projektierung

    • Die lokale Portnummer ist nicht eindeutig.

    • Die Remote-IP-Adresse ist falsch.

    • Die projektierte Portnummer stimmt nicht mit ibaPDA-Port überein.

    • Die Portnummer ist durch die Firewall geblockt.

  • Falscher Modulindex im Telegramm-Header angegeben

Weitere Fehler:

  • Wenn die Telegrammzähler nicht kontinuierlich hoch zählen, werden auf TDC-Seite die Sendebausteine nicht zyklisch aufgerufen.

  • Wenn Werte in der Spalten Unvollständig oder Sequenzfehler hoch zählen, deutet das auf einen der folgenden Fehler hin:
