Diagnosemodule sind für die meisten Ethernet-basierten Schnittstellen und Xplorer-Schnittstellen verfügbar. Mit einem Diagnosemodul können Sie Informationen aus den Diagnoseanzeigen (z. B. Diagnoseregister und Verbindungstabellen einer Schnittstelle) als Signale erfassen.

Ein Diagnosemodul ist immer einem Datenerfassungsmodul derselben Schnittstelle zugeordnet und stellt dessen Verbindungsinformationen zur Verfügung. Durch die Nutzung eines Diagnosemoduls können die Diagnoseinformationen auch im ibaPDA-System durchgängig aufgezeichnet und ausgewertet werden. Diagnosemodule verbrauchen keine Verbindung der Lizenz, da sie keine Verbindung aufbauen, sondern auf ein anderes Modul verweisen.

Nutzungsbeispiele für Diagnosemodule:

  • Wenn der Fehlerzähler einer Kommunikationsverbindung einen bestimmten Wert überschreitet oder eine Verbindung abbricht, kann eine Benachrichtigung generiert werden.

  • Bei einem Störungsfall können die aktuellen Antwortzeiten im Telegrammverkehr in einem Störungsreport dokumentiert werden.

  • Der Status der Verbindungen kann in ibaQPanel visualisiert werden.

  • Diagnoseinformationen können über den in ibaPDA integrierten SNMP-Server oder OPC DA/UA-Server an übergeordnete Überwachungssysteme wie Netzwerkmanagement-Tools weitergegeben werden.

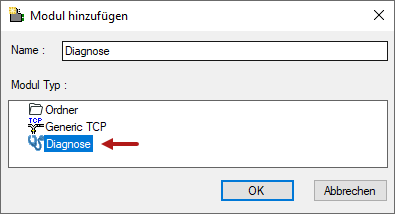

Wenn für eine Schnittstelle ein Diagnosemodul verfügbar ist, wird im Dialog Modul hinzufügen der Modultyp "Diagnose" angezeigt (Beispiel: Generic TCP).

Moduleinstellungen Diagnosemodul

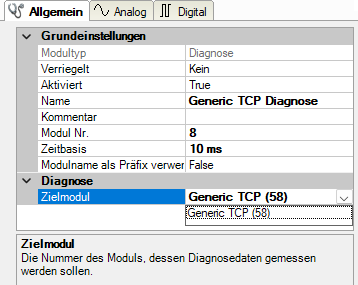

Bei einem Diagnosemodul können Sie folgende Einstellungen vornehmen (Beispiel: Generic TCP):

Die Grundeinstellungen eines Diagnosemoduls entsprechen denen der anderen Module. Sie müssen nur eine für das Diagnosemodul spezifische Einstellung vornehmen: das Zielmodul auswählen.

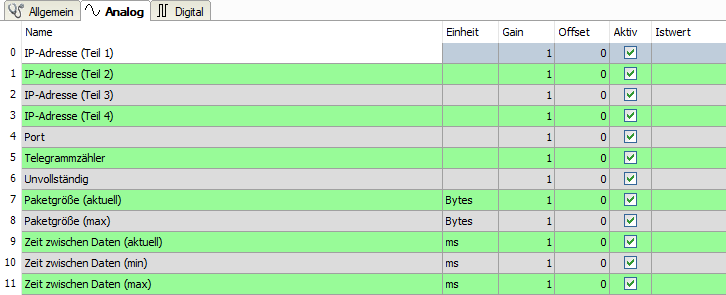

Mit der Auswahl des Zielmoduls weisen Sie das Diagnosemodul dem Modul zu, dessen Verbindungsinformationen erfasst werden sollen. Die Auswahlliste zeigt die unterstützten Module derselben Schnittstelle. Jedem Diagnosemodul können Sie genau ein Datenerfassungsmodul zuordnen. Wenn Sie ein Modul ausgewählt haben, werden in den Registern Analog und Digital sofort die verfügbaren Diagnosesignale hinzugefügt. Welche Signale das sind, hängt vom Schnittstellentyp ab. Im nachfolgenden Beispiel sind die Analogwerte eines Diagnosemoduls für ein Generic TCP-Modul aufgelistet.

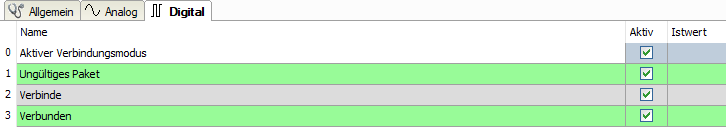

Die IP(v4-)-Adresse eines Generic TCP-Moduls, z. B. (siehe Abbildung), wird entsprechend der 4 Bytes bzw. Oktetts in 4 Teile zerlegt, um sie leichter lesen und vergleichen zu können. Andere Größen, wie Portnummer, Zählerstände für Telegramme und Fehler, Datengrößen und Laufzeiten für Telegramme werden ebenfalls ermittelt. Im nachfolgenden Beispiel sind die Digitalwerte eines Diagnosemoduls für ein Generic TCP-Modul aufgelistet.
Diagnosesignale

Abhängig vom Schnittstellentyp stehen folgende Signale zur Verfügung:

Signalname

Bedeutung

Aktiv

Nur für redundante Verbindungen relevant. Aktiv bedeutet, dass die Verbindung zur Messung der Daten verwendet wird, d. h. bei redundanten Standby-Verbindungen steht der Wert 0. Bei normalen/nicht redundanten Verbindungen steht immer der Wert 1.

Aktualisierungszeit (Istwert/konfiguriert/max/min/Mittelwert)

Gibt die Aktualisierungszeit an, in der die Daten aus der SPS, der CPU oder vom Server abgerufen werden sollen (konfiguriert). Standard ist gleich dem Parameter "Zeitbasis". Während der Messung kann die reale aktuelle Aktualisierungszeit (Istwert) höher sein als der eingestellte Wert, wenn die SPS mehr Zeit zur Übertragung der Daten benötigt. Wie schnell die Daten wirklich aktualisiert werden, können Sie in der Verbindungstabelle überprüfen. Die minimal erreichbare Aktualisierungszeit wird von der Anzahl der Signale beeinflusst. Je mehr Signale erfasst werden, desto größer wird die Aktualisierungszeit.

Max/min/Mittelwert: statische Werte der Aktualisierungszeit seit dem letzten Start der Erfassung bzw. Rücksetzen der Zähler

Anforderungen Sendewiederholung

Anzahl der nochmals angeforderten Datentelegramme (in) bei Verlust oder Verspätung

Antwortzeit (aktuell/konfiguriert/max/min/Mittelwert)

Antwortzeit ist die Zeit zwischen Messwertanforderung von ibaPDA und Antwort von der SPS bzw. Empfang der Daten.

Aktuell: Istwert

Max/min/Mittelwert: statische Werte der Antwortzeit seit dem letzten Start der Erfassung bzw. Rücksetzen der Zähler

Anzahl Anforderungsbefehle

Zähler für Anforderungstelegramme von ibaPDA an die SPS/CPU

Aufgebaute Verbindungen (in)

Anzahl der aktuell gültigen Datenverbindungen für den Empfang

Aufgebaute Verbindungen (out)

Anzahl der aktuell gültigen Datenverbindungen für das Senden

Ausgangsdatenlänge

Länge der Datentelegramme mit Ausgangssignalen in Bytes (ibaPDA sendet)

Datenlänge

Länge der Datentelegramme in Bytes

Datenlänge des Inputs

Länge der Datentelegramme mit Eingangssignalen in Bytes (ibaPDA empfängt)

Datenlänge O->T

Größe des Output-Telegramms in Byte

Datenlänge T->O

Größe des Input-Telegramms in Byte

Definierte Topics

Anzahl der definierten Topics

Empfangene Telegramme seit Konfiguration

Anzahl der empfangenen Datentelegramme (in) seit Beginn der Erfassung

Empfangene Telegramme seit Verbindungsstart

Anzahl der empfangenen Datentelegramme (in) seit Beginn des letzten Verbindungsaufbaus

Empfangszähler

Anzahl der empfangenen Telegramme

Exchange ID

ID des Datenaustauschs

Falscher Telegrammtyp

Anzahl der Empfangstelegramme mit falschem Telegrammtyp

Fehlerzähler

Zähler der Kommunikationsfehler

Gepufferte Anweisungen

Anzahl der noch nicht ausgeführten Anweisungen im Zwischenspeicher

Gepufferte Anweisungen sind verloren

Anzahl der gepufferten aber nicht ausgeführten und verlorenen Anweisungen

Gesendete Telegramme seit Konfiguration

Anzahl der gesendeten Datentelegramme (out) seit Beginn der Erfassung

Gesendete Telegramme seit Verbindungsstart

Anzahl der gesendeten Datentelegramme (out) seit Beginn des letzten Verbindungsaufbaus

ID der Verbindung O->T

ID der Verbindung für Output-Daten (vom Zielsystem an ibaPDA) Entspricht der Assembly-Instanznummer

ID der Verbindung T->O

ID der Verbindung für Input-Daten (von ibaPDA an Zielsystem) Entspricht der Assembly-Instanznummer

IP-Adresse (Teil 1-4)

4 Oktets der IP-Adresse des Zielsystems

IP-Quelladresse (Teil 1-4) O->T

4 Oktets der IP-Adresse des Zielsystems Output-Daten (vom Zielsystem an ibaPDA)

IP-Quelladresse (Teil 1-4) T->O

4 Oktets der IP-Adresse des Zielsystems Input-Daten (von ibaPDA an Zielsystem)

IP-Zieladresse (Teil 1-4) O->T

4 Oktets der IP-Adresse des Zielsystems Output-Daten (vom Zielsystem an ibaPDA)

IP-Zieladresse (Teil 1-4) T->O

4 Oktets der IP-Adresse des Zielsystems Input-Daten (von ibaPDA an Zielsystem)

KeepAlive-Zähler

Anzahl der vom OPC UA-Server empfangenen KeepAlive-Telegramme

Lesezähler

Anzahl der Lesezugriffe/Datenanforderungen

Multicast Anmeldefehler

Anzahl der Fehler bei Multicast-Anmeldung

Nachrichtenzähler

Anzahl der empfangenen Telegramme

Paketgröße (aktuell)

Größe der aktuell empfangenen Telegramme

Paketgröße (max)

Größe des größten empfangenen Telegramms

Ping-Zeit (Istwert)

Antwortzeit für ein Ping-Telegramm

Port

Portnummer für die Kommunikation

Producer ID (Teil 1-4)

Producer-ID als 4 Byte unsigned Integer

Profilzähler

Anzahl der vollständig erfassten Profile

Pufferdateigröße (aktuell/mittl./max)

Größe der Pufferdatei zum Zwischenspeichern der Anweisungen

Pufferspeichergröße (aktuell/mittl./max)

Größe des belegten Arbeitsspeichers zum Zwischenspeichern der Anweisungen

Schreibverlustzähler

Anzahl missglückter Schreibzugriffe

Schreibzähler

Anzahl erfolgreicher Schreibzugriffe

Sendezähler

Anzahl der Sendetelegramme

Sequenzfehler

Anzahl Sequenzfehler

Synchronisation

Gerät wird für die isochrone Erfassung synchronisiert

Telegramme pro Zyklus

Anzahl der Telegramme im Zyklus der Aktualisierungszeit

Telegrammzähler

Anzahl der empfangenen Telegramme

Topics aktualisiert

Anzahl der aktualisierten Topics

Trennungen (in)

Anzahl der aktuell unterbrochenen Datenverbindungen für den Empfang

Trennungen (out)

Anzahl der aktuell unterbrochenen Datenverbindungen für das Senden

Unbekannter Sensor

Anzahl unbekannter Sensoren

Ungültiges Paket

Ungültiges Datenpaket erkannt

Ungültige Datenpunkte

Anzahl empfangener Datenpunkte mit fehlender Konfiguration

Unvollständig

Anzahl unvollständiger Telegramme

Unvollständige Fehler

Anzahl unvollständiger Telegramme

Verarbeitete Anweisungen

Anzahl der ausgeführten SQL-Anweisungen seit dem letzten Start der Erfassung

Verbinde

Verbindung wird aufgebaut

Verbindungsphase (in)

Zustand der ibaNet-E Datenverbindung für den Empfang

Verbindungsphase (out)

Zustand der ibaNet-E Datenverbindung für das Senden

Verbindungsversuche (in)

Anzahl der Versuche, die Empfangsverbindung (in) aufzubauen

Verbindungsversuche (out)

Anzahl der Versuche, die Sendeverbindung (out) aufzubauen

Verbunden

Verbindung ist aufgebaut

Verbunden (in)

Eine gültige Datenverbindung für den Empfang (in) ist vorhanden

Verbunden (out)

Eine gültige Datenverbindung für das Senden (out) ist vorhanden

Verlorene Images

Anzahl der verlorenen Images (in), die selbst nach einer Sendewiederholung nicht empfangen wurden

Verlorene Profile

Anzahl unvollständiger/fehlerhafter Profile

Zeilen (letzte)

Anzahl der Ergebniszeilen der letzten SQL-Abfrage (innerhalb der projektierten Anzahl von Ergebniszeilen)

Zeilen (Maximum)

Höchste Anzahl der Ergebniszeilen einer SQL-Abfrage seit dem letzten Start der Erfassung (maximal gleich der projektierten Anzahl von Ergebniszeilen)

Zeit zwischen Daten (aktuell/max/min)

Zeit zwischen zwei korrekt empfangenen Telegrammen

Aktuell: zwischen den letzten zwei Telegrammen

Max/min: statistische Werte seit Start der Erfassung oder Rücksetzen der Zähler

Zeit-Offset (Istwert)

Gemessene Zeitdifferenz der Synchronität zwischen dem ibaNet-E-Gerät und ibaPDA
