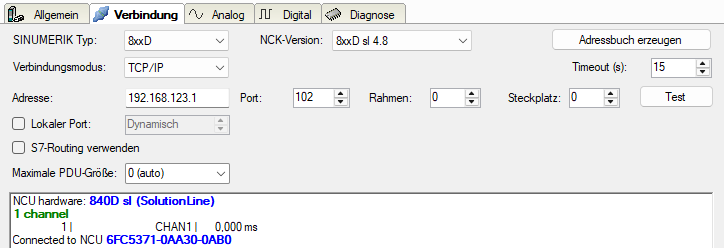

Dieser Modus aktiviert eine Verbindung über die Standard-Netzwerkschnittstelle des Rechners.

SINUMERIK-Typ

Wählen Sie den Gerätetyp aus. Alle Steuerungen, die keine SINUMERIK One sind, sind als 8xxD zusammengefasst.

NCK-Version

Wählen Sie die Version der NCK-Software aus. Diese befindet sich auf dem Flash-Laufwerk in der SINUMERIK-Steuerung, wird auch als Firmware-Version der NCU bezeichnet. Die Version gibt an, welche Symbole im Symbolbrowser mit der ausgewählten Firmware zur Verfügung stehen. Sie können die Version über eine Auswahlliste auswählen.

Wie Sie die NCK-Version bestimmen, ist im Kapitel NCK-Version beschrieben.

Für SINUMERIK One gibt es aktuell nur eine Auswahlmöglichkeit.

Verbindungsmodus

Auswahl des Verbindungsmodus TCP/IP

Timeout

Setzen Sie einen Wert für die Wartezeit (Timeout) in Sekunden bei Verbindungsaufbau und Lesezugriffen. Ein Überschreiten der hier eingestellten Zeit führt dazu, dass ibaPDA die Steuerung für nicht erreichbar bzw. nicht antwortend erklärt.

Adresse

IP-Adresse des NCK

Port

Nummer des Ziel-Ports auf dem NCK

Rahmen

Nummer des Baugruppenrahmens des NCK (Standard: 0)

Steckplatz

Nummer des Steckplatzes des NCK im Baugruppenrahmen

Lokaler Port

Standardmäßig vergibt Windows den lokalen TCP‑Port für S7‑Verbindungen dynamisch. Sie können hier einen statischen Port festlegen, wenn erforderlich.

S7-Routing verwenden

Wenn der NCK und der ibaPDA-Rechner nicht im selben Netz sind, sondern nur über ein Gateway miteinander kommunizieren können, das S7-Routing unterstützt, dann aktivieren Sie diese Option. Ein solches Gateway kann z. B.  ein IE/PB Link sein, über den der NCK ohne Ethernet-Anschluss erreichbar ist.

Zwei zusätzliche Eingabefelder erscheinen:

  • Adresse des Geräts mit Gateway-Funktion: Adresse des Gateways eingeben.

  • S7-Subnetz-ID des Zielnetzes: Subnetz-ID aus STEP 7 NetPro oder TIA Portal eingeben.

Weitere Informationen zu S7-Routing siehe S7-Routing.

Maximale PDU-Größe

Sie können die PDU (packet data unit) auf eine maximale Größe begrenzen. Sie können einen Wert aus der Auswahlliste auswählen oder einen Wert eingeben. Bei Einstellung "0" (Standardeinstellung) ermittelt ibaPDA die Größe der PDU automatisch aus dem Netzwerkprotokoll.

<Adressbuch erzeugen>

Mit diesem Button können Sie ein Adressbuch erzeugen, das GUD-Variablen und Firmware-Symbole enthält, die direkt auf der verbundenen Steuerung konfiguriert wurden. Zusätzlich zu den NC-Variablen und Antriebsvariablen sind dann auch die GUD-Variablen im Symbolbrowser verfügbar.

<Test>

ibaPDA testet die Verbindung zum NCK und zeigt verfügbare Diagnosedaten an. Wenn z. B. eine CPU angeschlossen ist aber nicht der NCK, wird nach Möglichkeit die MLFB-Nummer der gefundenen CPU angezeigt.
